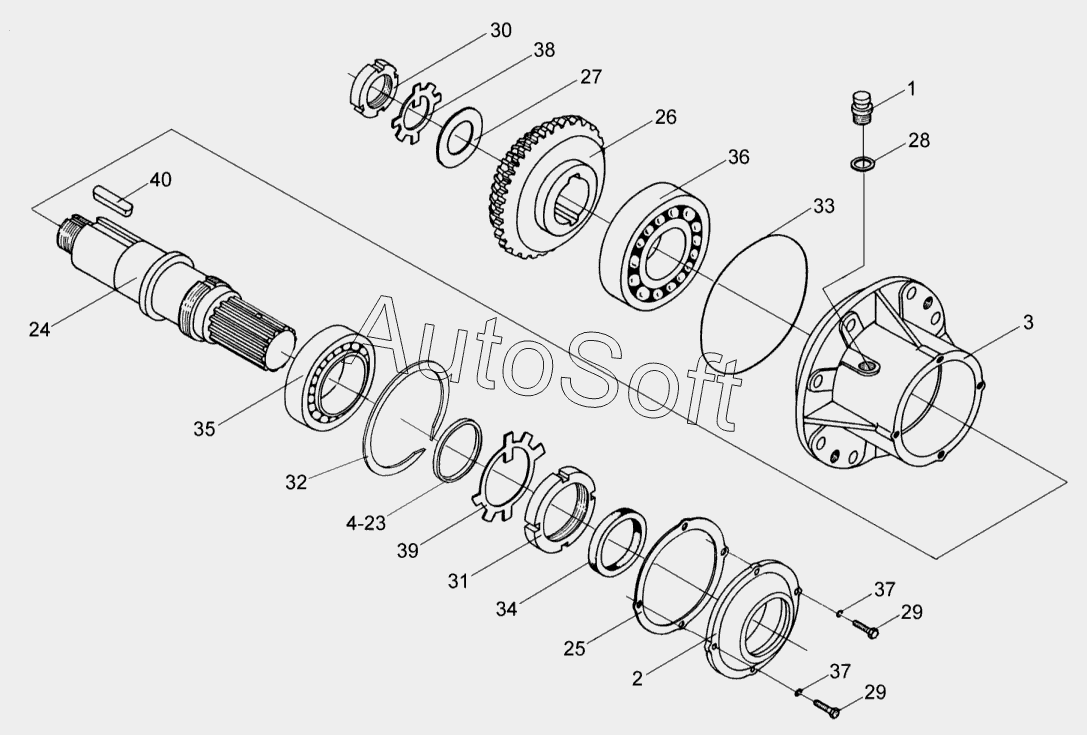

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Стакан БРН 0500010А-01
31
21
22
23
24
25
26
27
28
29
29
30
20
32
33
34
35
36
37
37
38
39
40
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| БРН0500010А-01 | Б***1 | Стакан | |
| КПТ0104050 | К***0 | Крышка | |
| 1 | Р***0 | Сапун | |
| 2 | К***1 | Крышка | |
| 3 | Б***2 | Стакан | |
| 4 | Б***6 | Втулка | |
| 5 | Б***1 | Втулка | |
| 6 | Б***2 | Втулка | |
| 7 | Б***3 | Втулка | |
| 8 | Б***4 | Втулка | |
| 9 | Б***5 | Втулка | |
| 10 | Б***6 | Втулка | |
| 11 | Б***7 | Втулка | |
| 12 | Б***8 | Втулка | |
| 13 | Б***9 | Втулка | |
| 14 | Б***0 | Втулка | |
| 15 | Б***1 | Втулка | |
| 16 | Б***2 | Втулка | |
| 17 | Б***3 | Втулка | |
| 18 | Б***4 | Втулка | |
| 19 | Б***5 | Втулка | |
| 20 | Б***6 | Втулка | |
| 21 | Б***7 | Втулка | |
| 22 | Б***8 | Втулка | |
| 23 | Б***9 | Втулка | |
| 24 | К***3 | Вал | |
| 25 | К***4 | Прокладка | |
| 26 | Б***3 | Шестерня | |
| 27 | К***3 | Шайба | |
| 28 | К***5 | Прокладка | |
| 29 | Б***6 | Болт М8-6ех25-7796 | |
| 30 | Г***1 | Гайка М42х1,5.6Н-11871 | |
| 31 | Г***1 | Гайка М68х2.6Н-11871 | |
| 32 | В***3 | Кольцо | |
| 33 | 1***3 | Кольцо 180-185-36-2-2-18829, 9833 | |
| 34 | М***2 | Манжета 2,2-60х85-1-8752 | |
| 35 | 7***4 | Подшипник ГОСТ 333-79 | |
| 36 | 7***3 | Подшипник ГОСТ 333-79 | |
| 37 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 38 | Ш***2 | Шайба Н 42.01-11872 | |
| 39 | Ш***2 | Шайба Н 68.01-11872 | |
| 40 | Ш***0 | Шпонка 2-18х11х56-23360 |
