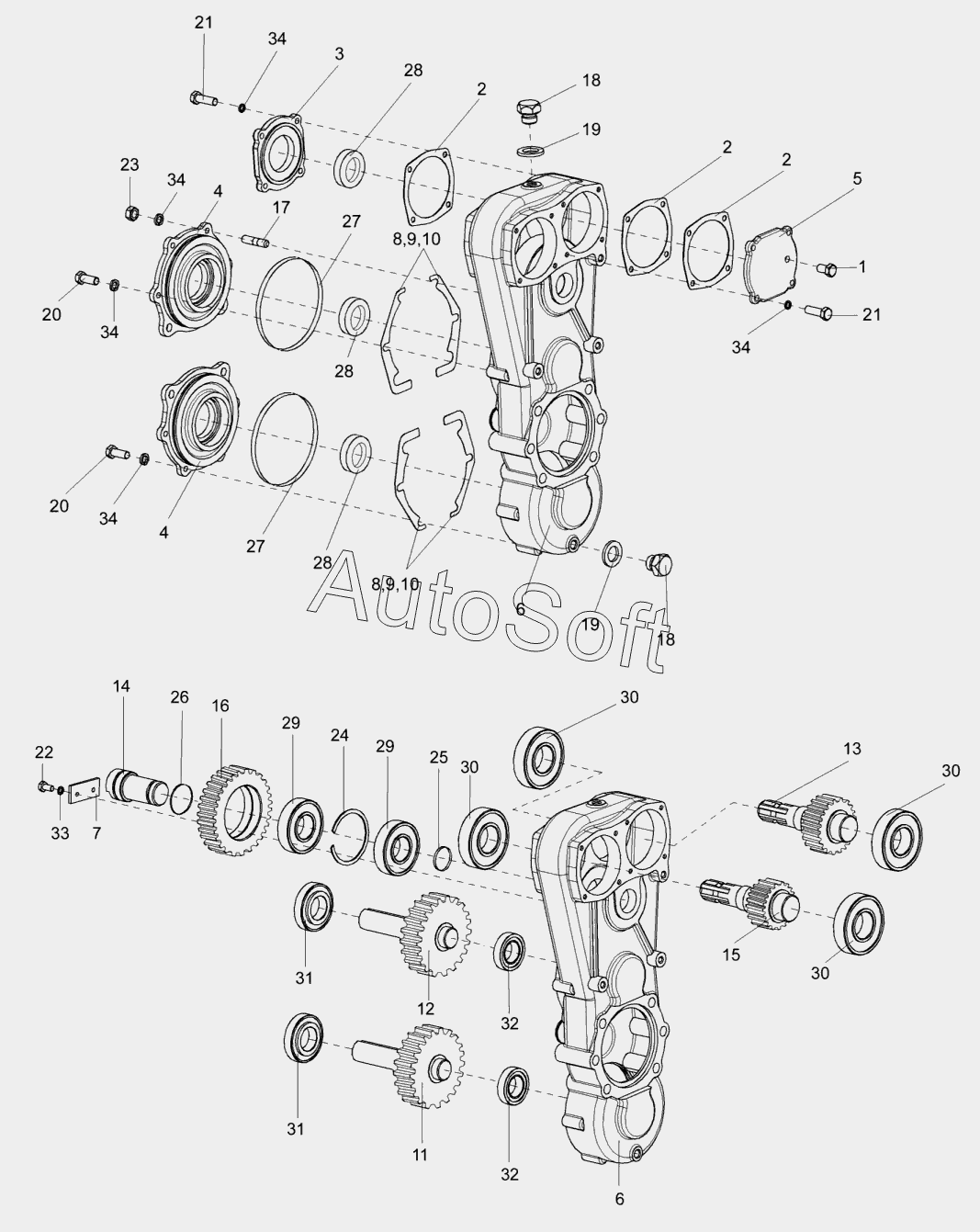

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Редуктор цилиндрический ПКК 0135170
25
15
16
17
18
18
19
19
20
20
21
21
22
23
24
14
26
27
27
28
28
28
29
29
30
30
30
30
31
31
32
32
33
34
34
34
34
34
4
4
1
2
2
2
3
5
6
6
7
8
8
9
9
10
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК0135110 | П***0 | Ось | |
| ПКК0135120А | П***А | Вал | |
| ПКК0135120А-01 | П***1 | Вал | |
| ПКК0135130А | П***А | Крышка | |
| ПКК0135140 | П***0 | Вал-шестерня | |
| ПКК0135150 | П***0 | Шестерня | |
| ПКК0135160 | П***0 | Крышка | |
| ПКК0135170 | П***0 | Редуктор цилиндрический | |
| 1 | К***0 | Клапан предохранительный | |
| 2 | П***А | Прокладка | |
| 3 | П***5 | Крышка | |
| 4 | П***6 | Крышка | |
| 5 | П***1 | Крышка | |
| 6 | П***3 | Корпус | |
| 7 | П***А | Упор | |
| 8 | П***8 | Прокладка регулировочная | |
| 9 | П***1 | Прокладка регулировочная | |
| 10 | П***2 | Прокладка регулировочная | |
| 11 | П***3 | Вал-шестерня | |
| 12 | П***1 | Вал шестерня | |
| 13 | П***4 | Вал-шестерня | |
| 14 | П***А | Ось | |
| 15 | П***4 | Вал-шестерня | |
| 16 | П***9 | Шестерня | |
| 17 | П***А | Шпилька | |
| 18 | К***5 | Пробка | |
| 19 | Р***2 | Прокладка | |
| 20 | Б***6 | Болт М8-6ех20-7796 | |
| 21 | Б***6 | Болт М8-6ех25-7796 | |
| 22 | Б***8 | Болт М6-6ех12-7798 | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | В***1 | Кольцо В-90 - 13941 | |
| 25 | 0***3 | Кольцо 034-040-36-2-2-18829, 9833 | |
| 26 | 0***3 | Кольцо 034-040-30-2-2 - 18829, 9833 | |
| 27 | 1***3 | Кольцо 145-150-30-2-2 - 18829, 9833 | |
| 28 | М***2 | Манжета 2.2-40х60-1-8752 | |
| 29 | 3***8 | Подшипник 308-8338 | |
| 30 | 3***8 | Подшипник 309 -8338 | |
| 31 | 7***5 | Подшипник | |
| 32 | 2***5 | Подшипник 2007107 - 27365 | |
| 33 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 8Т.65Г-6402 |
