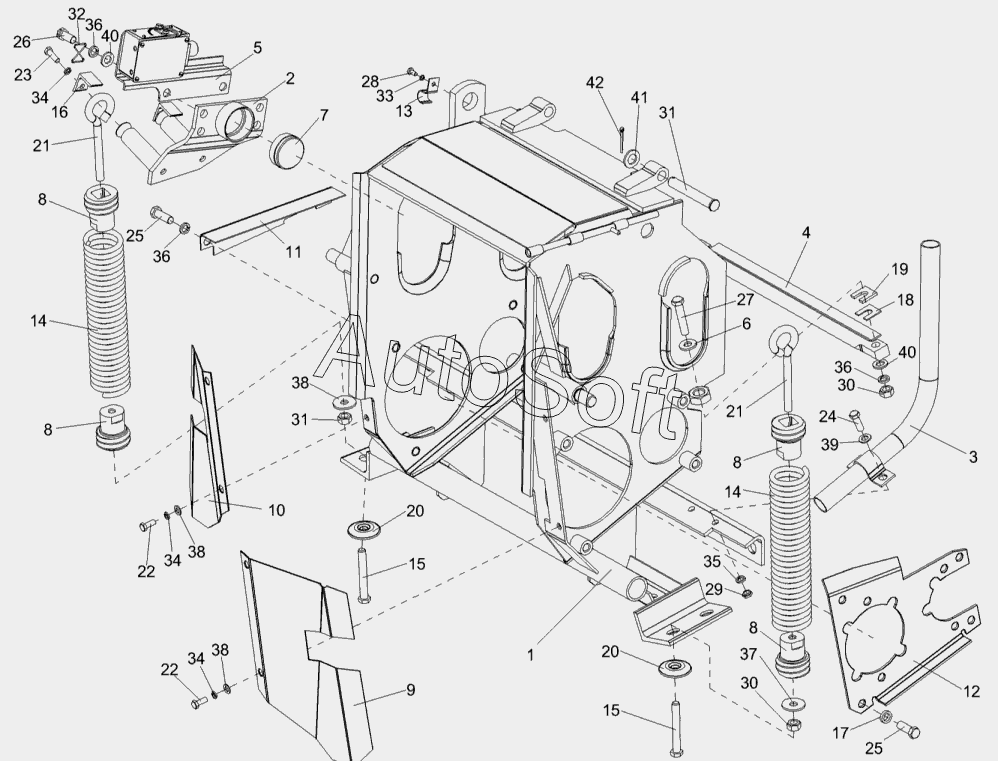

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Аппарат питающий ПКК 0108000Б (корпус, щитки, пружины)
32
22
22
23
24
25
25
26
27
28
29
30
30
31
31
21
21
33
34
34
34
35
36
36
36
37
38
38
38
39
40
40
41
42
10
1
2
3
4
5
6
7
8
8
8
8
9
11
12
13
14
14
15
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК0108000Б | П***Б | Аппарат питающий | |
| ПКК0108290 | П***0 | Пружина | |
| 1 | П***Б | Корпус | |
| 2 | П***В | Навеска пружинная | |
| 3 | П***0 | Кронштейн | |
| 4 | П***0 | Чистик | |
| 5 | П***0 | Датчик камнедетектора | |
| 6 | П***А | Шайба | |
| 7 | П***4 | Ограничитель | |
| 8 | П***5 | Пробка | |
| 9 | П***А | Щиток | |
| 10 | П***1 | Щиток | |
| 11 | П***А | Уголок | |
| 12 | П***А | Пластина опорная | |
| 13 | П***3 | Скоба | |
| 14 | П***2 | Пружина | |
| 15 | П***3 | Болт | |
| 16 | П***2 | Уголок | |
| 17 | П***3 | Кольцо | |
| 18 | П***9 | Прокладка | |
| 19 | П***1 | Прокладка | |
| 20 | К***Б | Шайба сферическая | |
| 21 | П***2 | Болт натяжной | |
| 22 | Б***6 | Болт М8-6ех20-7796 | |
| 23 | Б***6 | Болт М8-6ех25-7796 | |
| 24 | Б***6 | Болт М10-6ех30-7796 | |
| 25 | Б***6 | Болт | |
| 26 | Б***6 | Болт 3М12-6ех25 - 7796 | |
| 27 | Б***6 | Болт М12-6ех60-7796 | |
| 28 | Б***8 | Болт М6-6ех12-7798 | |
| 29 | Г***5 | Гайка М10-6G-5915 | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | 6***0 | Ось 6-16 b12х110-9650 | |
| 32 | П***2 | Проволока 1,6-0-4-3282 | |
| 33 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 37 | Ш***8 | Шайба А12.01-6958 | |
| 38 | Ш***1 | Шайба 8.01-11371 | |
| 39 | Ш***1 | Шайба 10.01-11371 | |
| 40 | Ш***1 | Шайба 12.01-11371 | |
| 41 | Ш***1 | Шайба 16.01-11371 | |
| 42 | Ш***7 | Шплинт 4х32-397 |
