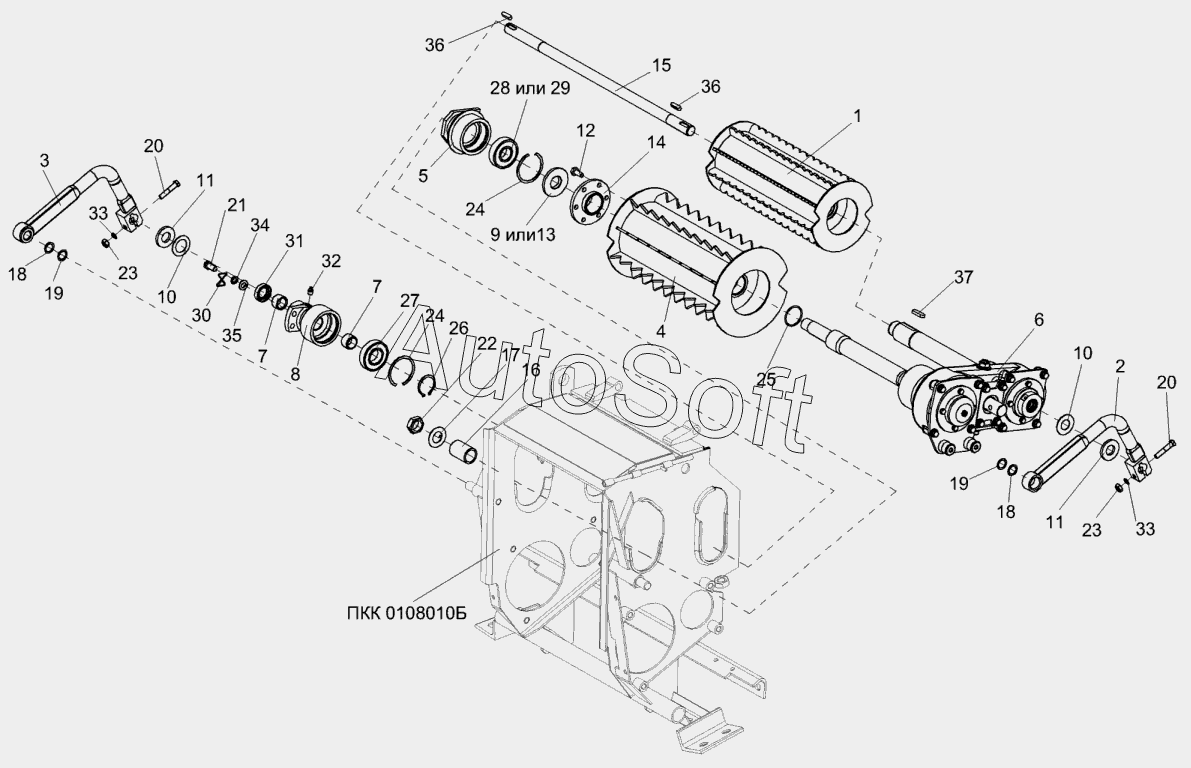

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Аппарат питающий ПКК 0108000Б (установка редуктора ПКК 0118000Б)
28
18
18
19
19
20
20
21
22
23
23
24
24
25
26
27
17
29
30
31
32
33
33
34
35
36
36
37
7
7
1
2
3
4
5
6
8
9
10
10
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК0108000Б | П***Б | Аппарат питающий | |
| ПКК0108150А | П***А | Корпус | |
| ПКК0108160Б | П***Б | Корпус | |
| ПКК0108210А | П***А | Корпус со втулкой | |
| 1 | П***А | Валец зубчатый | |
| 2 | П***А | Рычаг | |
| 3 | П***3 | Рычаг | |
| 4 | П***0 | Валец зубчатый | |
| 5 | П***Б | Корпус подвижный | |
| 6 | П***Б | Редуктор цилиндрический подпрессовывающих вальцев | |
| 7 | П***А | Втулка | |
| 8 | П***1 | Корпус подшипника | |
| 9 | П***А | Втулка | |
| 10 | П***А | Шайба | |
| 11 | П***2 | Шайба | |
| 12 | П***4 | Болт | |
| 13 | П***9 | Втулка | |
| 14 | П***А | Втулка | |
| 15 | П***А | Вал | |
| 16 | П***9 | Втулка | |
| 17 | П***1 | Шайба специальная | |
| 18 | К***Б | Прокладка | |
| 19 | К***А | Прокладка | |
| 20 | Б***6 | Болт М10-6ех50-7796 | |
| 21 | Б***6 | Болт 3М12-6ех25 - 7796 | |
| 22 | Г***6 | Гайка М27х2-6G-2526 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | В***1 | Кольцо В72-13941 | |
| 25 | 0***3 | Кольцо 045-050-30-2-2 - 18829, 9833 | |
| 26 | А***2 | Кольцо А45 - 13942 | |
| 27 | 1***2 | Подшипник | |
| 28 | 1***2 | Подшипник | |
| 29 | 1***2 | Подшипник 180306 КС17 - 8882 | |
| 30 | П***2 | Проволока 1,6-0-4-3282 | |
| 31 | М***2 | Манжета 2.2-25х42-1 - 8752 | |
| 32 | 1***3 | Масленка | |
| 33 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 35 | Ш***1 | Шайба 12.01-11371 | |
| 36 | Ш***0 | Шпонка 8х7х32-23360 | |
| 37 | Ш***0 | Шпонка 12х8х40-23360 |
