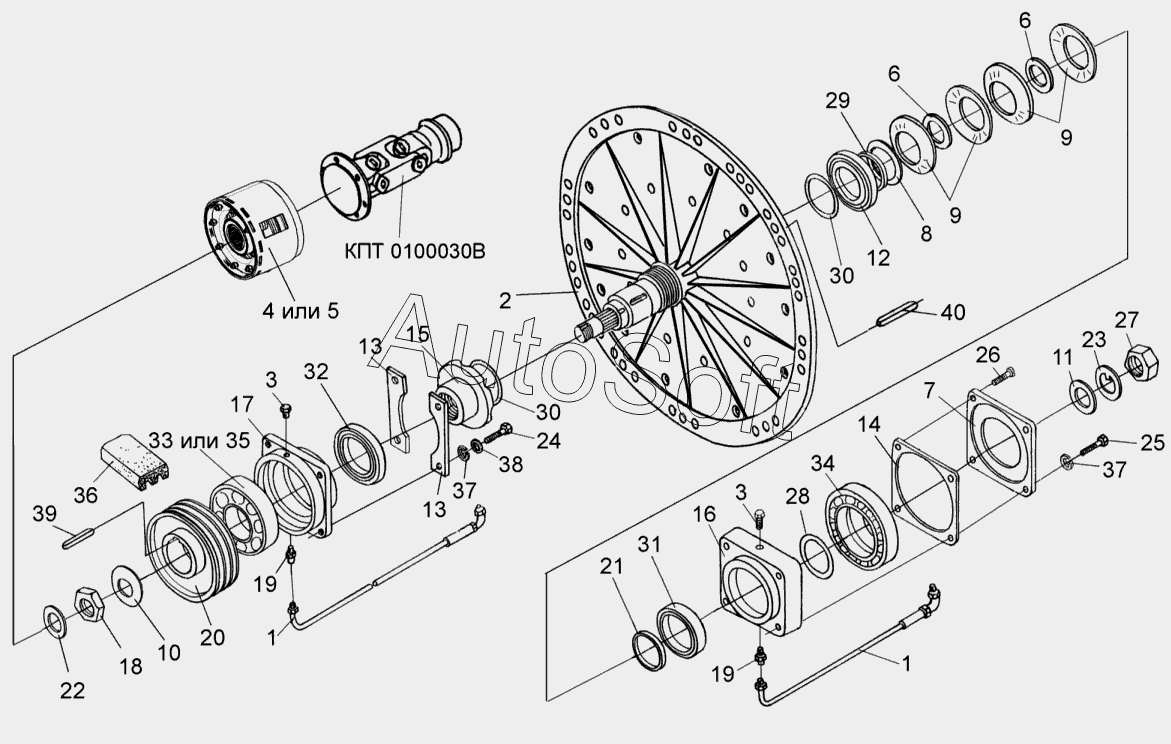

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Привод ротора измельчителя
31
21
22
23
24
25
26
27
28
29
30
30
20
32
33
34
35
36
37
37
38
39
40
10
1
1
2
3
3
4
5
6
6
7
8
9
9
11
12
13
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК0100150 | П***0 | Корпус | |
| ПКК0100160 | П***0 | Корпус | |
| 1 | П***А | Маслопровод | |
| 2 | П***0 | Вал с ротором | |
| 3 | К***0 | Клапан предохранительный | |
| 4 | К***0 | Муфта | |
| 5 | 0***0 | Муфта предохранительная обгонная | |
| 6 | П***6 | Кольцо распорное | |
| 7 | П***2 | Крышка | |
| 8 | П***6 | Шайба | |
| 9 | П***4 | Пружина тарельчатая | |
| 10 | П***5 | Шайба | |
| 11 | П***7 | Шайба | |
| 12 | П***8 | Шайба упорная | |
| 13 | П***2 | Планка | |
| 14 | П***8 | Прокладка | |
| 15 | П***3 | Гайка | |
| 16 | П***4 | Корпус | |
| 17 | П***5 | Корпус | |
| 18 | П***8 | Гайка | |
| 19 | П***4 | Штуцер | |
| 20 | П***7 | Шкив | |
| 21 | П***1 | Втулка | |
| 22 | К***2 | Шайба | |
| 23 | К***3 | Шайба стопорная | |
| 24 | Б***6 | Болт | |
| 25 | Б***6 | Болт М12-6ех65-7796 | |
| 26 | В***5 | Винт ВМ12-6ех65 - 17475 | |
| 27 | Г***6 | Гайка М24х2-6G-2526 | |
| 28 | А***0 | Кольцо А50 - 13940 | |
| 29 | 0***3 | Кольцо 054-060-36-2-2 - 18829, 9833 | |
| 30 | 0***3 | Кольцо 090-095-30-2-2 - 18829, 9833 | |
| 31 | М***2 | Манжета 2.2-60х85-1-8752 | |
| 32 | М***2 | Манжета 2.2-85х110-1 - 8752 | |
| 33 | 1***3 | Подшипник 150312 - 2893 | |
| 34 | 6***2 | Подшипник 60310А - 7242 | |
| 35 | 8***2 | Подшипник 80312А С17 - 7242 | |
| 36 | 3***В | Ремень 3НВ | |
| 37 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 38 | Ш***1 | Шайба 12.01-11371 | |
| 39 | Ш***0 | Шпонка 2-16х10х40 - 23360 | |
| 40 | Ш***0 | Шпонка 2-25х14х70 - 23360 |
