Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Основание силосопровода КПТ 0103000Б
31
21
22
23
23
23
24
25
26
27
27
28
29
30
20
32
33
34
35
36
37
38
39
40
40
10
1
2
3
4
4
5
6
7
8
9
11
12
13
14
15
16
17
17
18
19

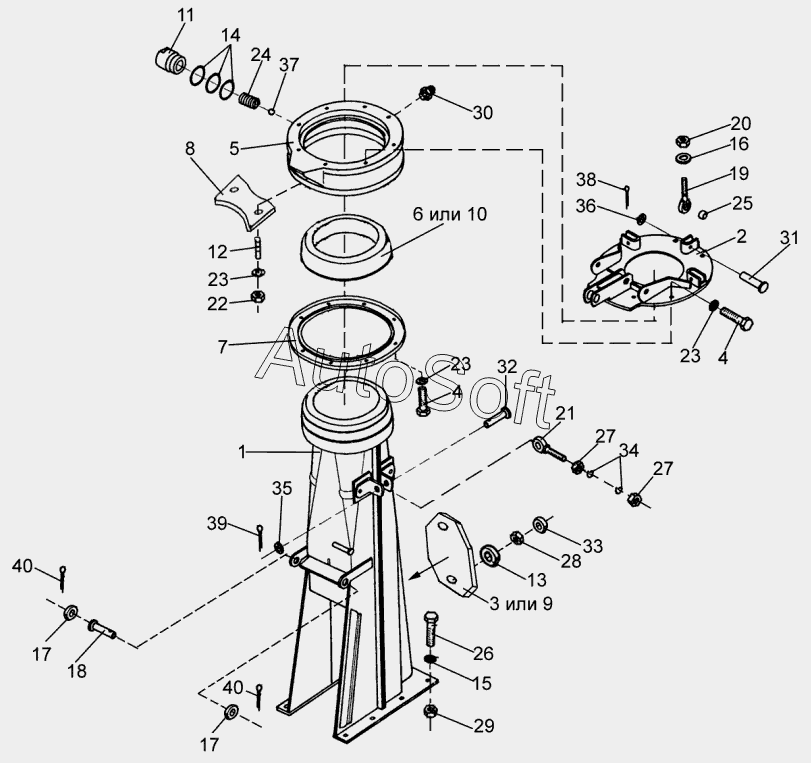

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КПТ0103000Б | К***Б | Основание силосопровода | |
| КПТ0103110А | К***А | Подшипник | |
| 1 | К***Б | Основание силосопровода | |
| 2 | К***А | Опора | |
| 3 | К***0 | Крышка | |
| 4 | К***2 | Болт | |
| 5 | К***2 | Корпус | |
| 6 | К***1 | Сфера | |
| 7 | К***7 | Фланец | |
| 8 | К***8 | Стопор | |
| 9 | К***5 | Крышка | |
| 10 | К***7 | Сфера | |
| 11 | К***2 | Пробка | |
| 12 | К***3 | Шпилька | |
| 13 | К***7 | Шайба | |
| 14 | К***1 | Прокладка | |
| 15 | П***2 | Шайба | |
| 16 | П***6 | Шайба | |
| 17 | П***1 | Шайба | |
| 18 | П***А | Ось | |
| 19 | П***2 | Болт специальный | |
| 20 | П***3 | Гайка | |
| 21 | П***3 | Головка | |
| 22 | У***2 | Гайка | |
| 23 | У***7 | Шайба | |
| 24 | 0***4 | Пружина | |
| 25 | 6***5 | Шар | |
| 26 | Б***6 | Болт М16-6ех60-7796 | |
| 27 | Г***6 | Гайка М20-6G-2526 | |
| 28 | Г***5 | Гайка М10-6G-5915 | |
| 29 | Г***5 | Гайка М16 6G-5915 | |
| 30 | 1***3 | Масленка 1.2Ц6-19853 | |
| 31 | 6***0 | Ось 6-12в12х40-9650 | |
| 32 | 6***0 | Ось 6-20в12х50-9650 | |
| 33 | Ш***4 | Шайба 10.65Г-6504 | |
| 34 | Ш***2 | Шайба 20.65Г-6402 | |
| 35 | Ш***9 | Шайба 20.01-9649 | |
| 36 | Ш***1 | Шайба 12.01-11371 | |
| 37 | Ш***2 | Шарик Б30-100-3722 | |
| 38 | Ш***7 | Шплинт 3,2х20-397 | |
| 39 | Ш***7 | Шплинт 5х36-397 | |
| 40 | Ш***7 | Шплинт 6,3х45-397 |
