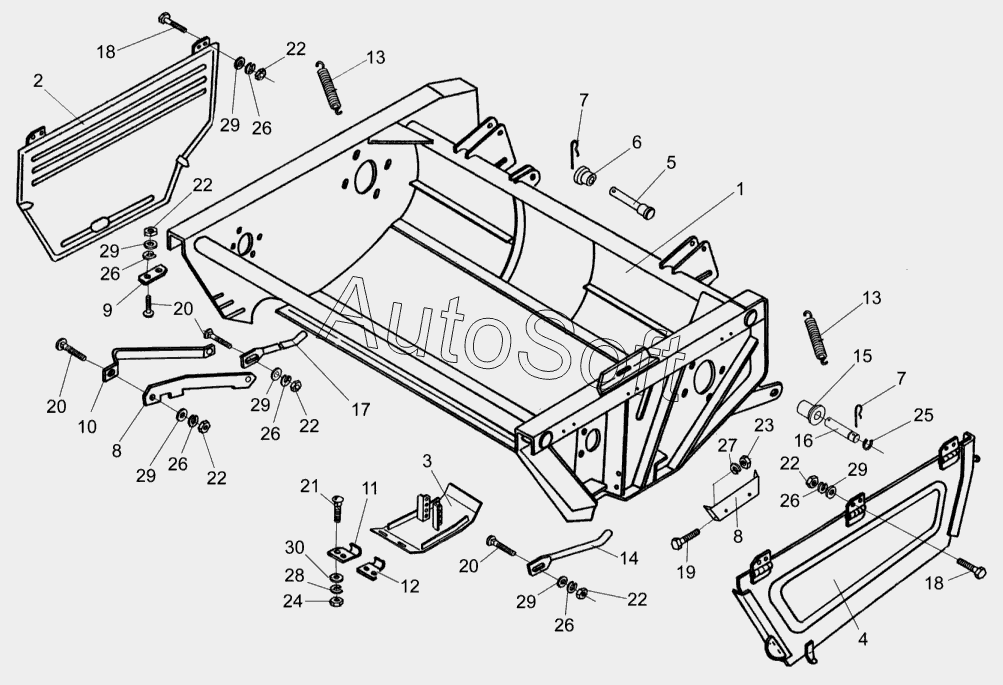

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Рама жатки для уборки трав с ограждениями и башмаками
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
13
14
15
16
17
18
18
19
20
20
20
21
22
22
22
22
22
22
23
24
25
26
26
26
26
26
26
27
28
29
29
29
29
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Рама | |
| 2 | К***Б | Щит правый | |
| 3 | К***Б | Башмак | |
| 4 | П***Б | Ограждение | |
| 5 | К***1 | Палец | |
| 6 | К***2 | Втулка | |
| 7 | Ж***9 | Шплинт | |
| 8 | К***4 | Щиток | |
| 9 | К***5 | Упор | |
| 10 | К***1 | Стеблеотвод | |
| 11 | К***А | Крепление башмака | |
| 12 | К***А | Крепление башмака | |
| 13 | К***А | Пружина | |
| 14 | К***Б | Стеблеотвод | |
| 15 | П***А | Ролик | |
| 16 | П***2 | Ось ролика | |
| 17 | П***1 | Стеблеотвод | |
| 18 | Б***6 | Болт М8-6ex20-7796 | |
| 19 | Б***6 | Болт М10-6ех25-7796 | |
| 20 | Б***2 | Болт М8-6eх20-7802 | |
| 21 | Б***2 | Болт М12-6ex45 - 7802 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Г***5 | Гайка M12-6G-5915 | |
| 25 | Б***0 | Кольцо Б30 - 13940 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 29 | Ш***1 | Шайба 8.01-11371 | |
| 30 | Ш***1 | Шайба 12.01-11371 |
