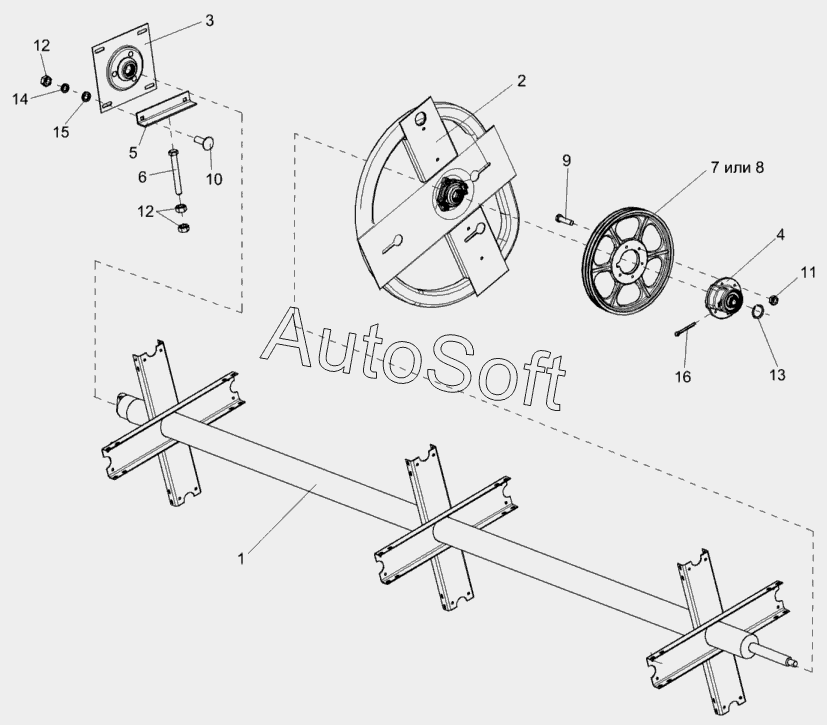

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Мотовило (установка дорожки, плиты с подшипником, муфты обгонной)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***Б | Вал мотовила | |
| 2 | К***В | Дорожка | |
| 3 | К***Б | Плита с подшипником | |
| 4 | М***0 | Муфта обгонная | |
| 5 | К***А | Упор | |
| 6 | К***А | Болт нажимной | |
| 7 | М***4 | Шкив | |
| 8 | М***1 | Шкив | |
| 9 | Б***6 | Болт М10-6ех40-7796 | |
| 10 | Б***2 | Болт М12-6ех40-7802 | |
| 11 | Г***5 | Гайка М10-6G-5915 | |
| 12 | Г***5 | Гайка М12-6G-5915 | |
| 13 | В***0 | Кольцо В25-13940 | |
| 14 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 15 | Ш***1 | Шайба 12.01-11371 | |
| 16 | Ш***7 | Шплинт 5х40-397 |
