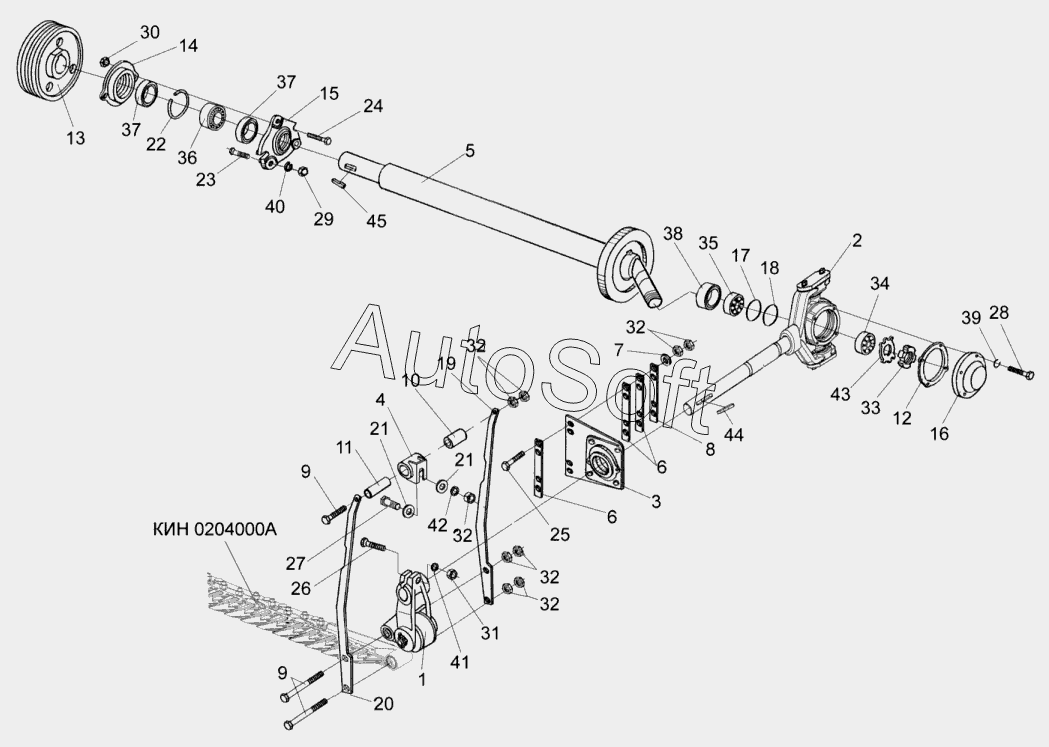

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Привод режущего аппарата жатки
34
23
24
25
26
27
28
29
30
31
32
32
32
32
32
33
22
35
36
37
37
38
39
40
41
42
43
44
45
10
1
2
3
4
5
6
6
7
8
9
9
11
12
13
14
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИН0213000 | К***0 | Кронштейн | |
| КИС0234000 | К***0 | Крышка | |
| КИС0235000 | К***0 | Корпус | |
| 1 | К***В | Привод ножа | |
| 2 | К***Б | Колебатель | |
| 3 | К***Б | Опора промежуточная | |
| 4 | К***0 | Кронштейн | |
| 5 | К***0 | Вал | |
| 6 | К***А | Прокладка | |
| 7 | К***А | Шайба | |
| 8 | К***А | Полоса | |
| 9 | К***4 | Болт | |
| 10 | К***А | Втулка | |
| 11 | К***А | Втулка внутренняя | |
| 12 | К***А | Прокладка | |
| 13 | К***Б | Шкив 0250 | |
| 14 | К***А | Крышка подшипника | |
| 15 | К***А | Корпус подшипника | |
| 16 | К***А | Крышка | |
| 17 | К***А | Прокладка регулировочная | |
| 18 | К***1 | Прокладка регулировочная | |
| 19 | К***6 | Тяга | |
| 20 | К***1 | Тяга | |
| 21 | К***2 | Шайба специальная | |
| 22 | Н***7 | Кольцо | |
| 23 | Б***6 | Болт М10-6ех50-7796 | |
| 24 | Б***6 | Болт М12-6ех45-7796 | |
| 25 | Б***6 | Болт М12-6ех55-7796 | |
| 26 | Б***6 | Болт М14-6ех80-7796 | |
| 27 | Б***6 | Болт М16-6ех50-7796 | |
| 28 | Б***8 | Болт М6-6ех16-7798 | |
| 29 | Г***5 | Гайка М10-6G-5915 | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | Г***5 | Гайка М14-6G-5915 | |
| 32 | Г***5 | Гайка М16-6G-5915 | |
| 33 | Г***1 | Гайка ВМ39х1,5-6G - 11871 | |
| 34 | 7***5 | Подшипник | |
| 35 | 7***5 | Подшипник | |
| 36 | 1***8 | Подшипник 11209-28428 | |
| 37 | М***2 | Манжета 2.2-45х65-1 - 8752 | |
| 38 | М***2 | Манжета 2.2-55х80-1-8752 | |
| 39 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 40 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 41 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 43 | Ш***2 | Шайба Н 39.01-11872 | |
| 44 | Ш***0 | Шпонка 12х8х70-23360 | |
| 45 | Ш***8 | Шпонка 14х9х63-24068 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
