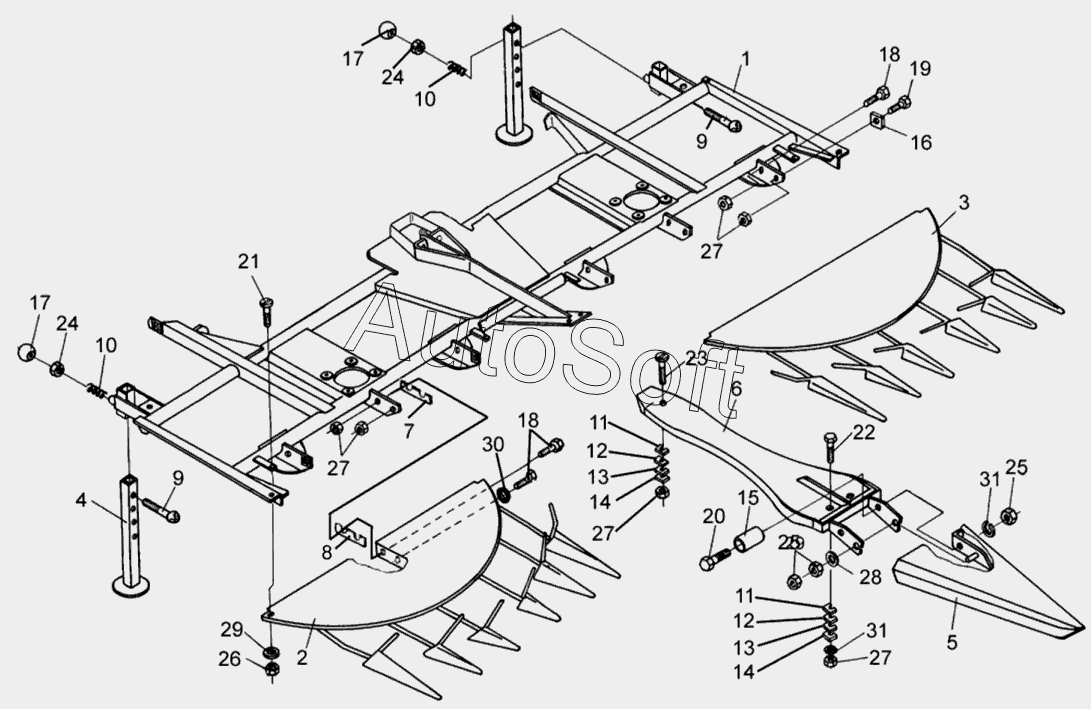

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Рама жатки для грубостебельных культур ПКК 0201240
24
24
16
17
17
18
18
19
20
21
22
23
15
25
25
26
27
27
27
27
28
29
30
31
31
14
14
13
13
12
12
11
11
10
10
9
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК0201240 | П***0 | Рама | |
| ПКК0203080 | П***0 | Носок с опорой | |
| 1 | П***0 | Рама главная | |
| 2 | П***0 | Держатель | |
| 3 | П***1 | Держатель | |
| 4 | П***0 | Стойка | |
| 5 | П***0 | Носок | |
| 6 | П***0 | Хвостовик делителя | |
| 7 | П***4 | Прокладка | |
| 8 | П***1 | Прокладка | |
| 9 | П***9 | Фиксатор | |
| 10 | П***4 | Пружина | |
| 11 | П***9 | Прокладка | |
| 12 | П***1 | Прокладка | |
| 13 | П***2 | Прокладка | |
| 14 | П***3 | Прокладка | |
| 15 | П***9 | Втулка | |
| 16 | П***1 | Накладка | |
| 17 | Н***4 | Ручка П302Д61-16-77 | |
| 18 | Б***6 | Болт | |
| 19 | Б***6 | Болт М12-6ех45-7796 | |
| 20 | Б***6 | Болт М12-6ех55-7796 | |
| 21 | Б***2 | Болт М8-6ех20-7802 | |
| 22 | Б***2 | Болт М12-6ех70-7802 | |
| 23 | Б***2 | Болт М12-6ех110-7802 | |
| 24 | Г***5 | Гайка М10-6G-5915 | |
| 25 | Г***5 | Гайка М12-6G-5915 | |
| 26 | Г***Н | Гайка М8-6Н | |
| 27 | Г***Н | Гайка М12-6Н | |
| 28 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 29 | Ш***8 | Шайба 8.01-6958 | |
| 30 | Ш***8 | Шайба А12.01-6958 | |
| 31 | Ш***8 | Шайба 12.01-6958 |
