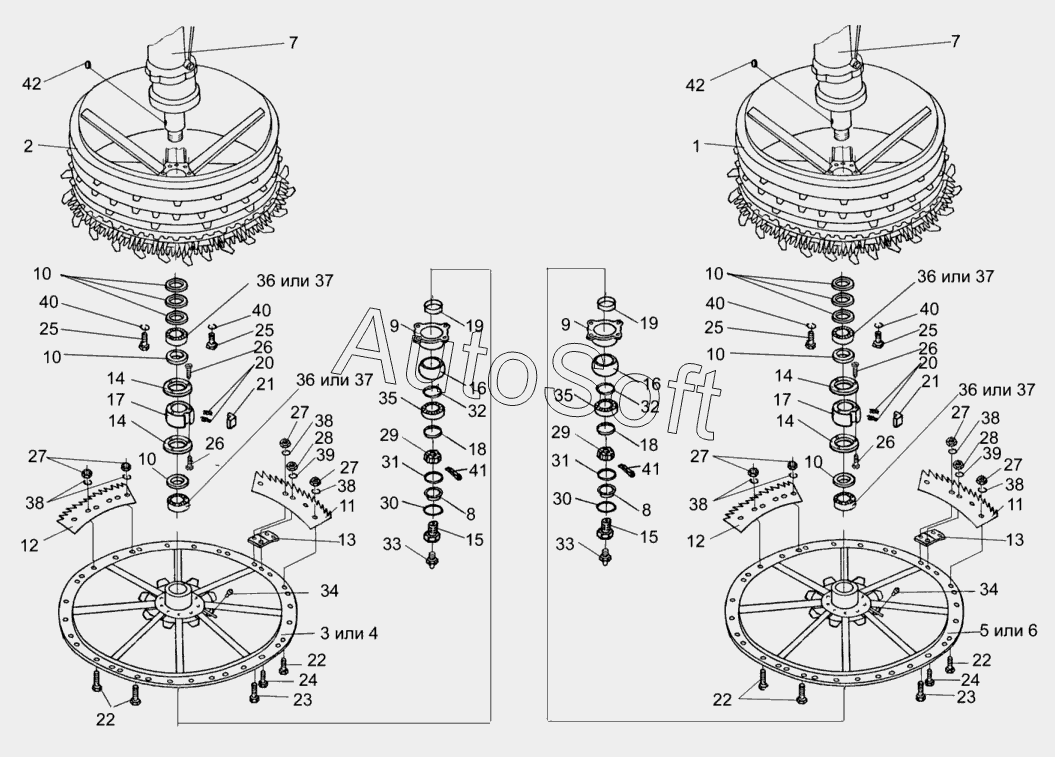

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Барабаны с приводом ПКК 0202300
31
31
20
20
21
21
22
22
22
22
23
23
24
24
25
25
25
25
26
26
26
26
27
27
27
27
27
27
28
28
29
29
30
30
19
19
32
32
33
33
34
34
35
35
36
36
36
36
37
37
37
37
38
38
38
38
38
38
39
39
40
40
40
40
41
41
42
42
8
8
1
2
3
4
5
6
7
7
9
9
10
10
10
10
10
10
11
11
12
12
13
13
14
14
14
14
15
15
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК0202300 | П***0 | Барабаны с приводом | |
| ПКК0202450 | П***0 | Опора | |
| ПКК0202800 | П***0 | Ротор | |
| ПКК0202800-01 | П***1 | Ротор | |
| ПКК0202920 | П***0 | Муфта обгонная | |
| 1 | П***0 | Барабан | |
| 2 | П***1 | Барабан | |
| 3 | П***0 | Рама ротора правого | |
| 4 | П***1 | Рама ротора правая | |
| 5 | П***0 | Рама ротора левого | |
| 6 | П***1 | Рама ротора левая | |
| 7 | П***0 | Привод угловой | |
| 8 | П***1 | Крышка | |
| 9 | П***3 | Корпус-опора | |
| 10 | П***4 | Шайба | |
| 11 | П***5 | Нож | |
| 12 | П***1 | Нож | |
| 13 | П***4 | Скребок | |
| 14 | П***5 | Кольцо | |
| 15 | П***5 | Штуцер | |
| 16 | П***2 | Вкладыш | |
| 17 | П***3 | Муфта обгонная | |
| 18 | П***2 | Шайба | |
| 19 | П***1 | Втулка | |
| 20 | 0***8 | Пружина | |
| 21 | 0***9 | Сухарик | |
| 22 | Б***6 | Болт М8-6ех16-7796 | |
| 23 | Б***6 | Болт М8-6ех30-7796 | |
| 24 | Б***6 | Болт М10-6ех35-7796 | |
| 25 | Б***6 | Болт 3М14-6ех45-7796 | |
| 26 | В***5 | Винт В2.М5-6ех14-17475 | |
| 27 | Г***5 | Гайка М8-6G-5915 | |
| 28 | Г***5 | Гайка М10-6G-5915 | |
| 29 | Г***5 | Гайка М24х2-6G-5935 | |
| 30 | В***3 | Кольцо | |
| 31 | 0***3 | Кольцо 082-090-46-2-2-18829, 9833 | |
| 32 | М***2 | Манжета 2.2.50х70-1 - 8752 | |
| 33 | 1***3 | Масленка 1.1-19853 | |
| 34 | 2***3 | Масленка | |
| 35 | 3***8 | Подшипник 308-8338 | |
| 36 | 1***2 | Подшипник 180508К2С17-8882 | |
| 37 | 1***2 | Подшипник 180508-8882 | |
| 38 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 39 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 40 | Ш***2 | Шайба 14.65Г-6402 | |
| 41 | Ш***7 | Шплинт 5х45-397 | |
| 42 | Ш***0 | Шпонка 12х8х70-23360 |
