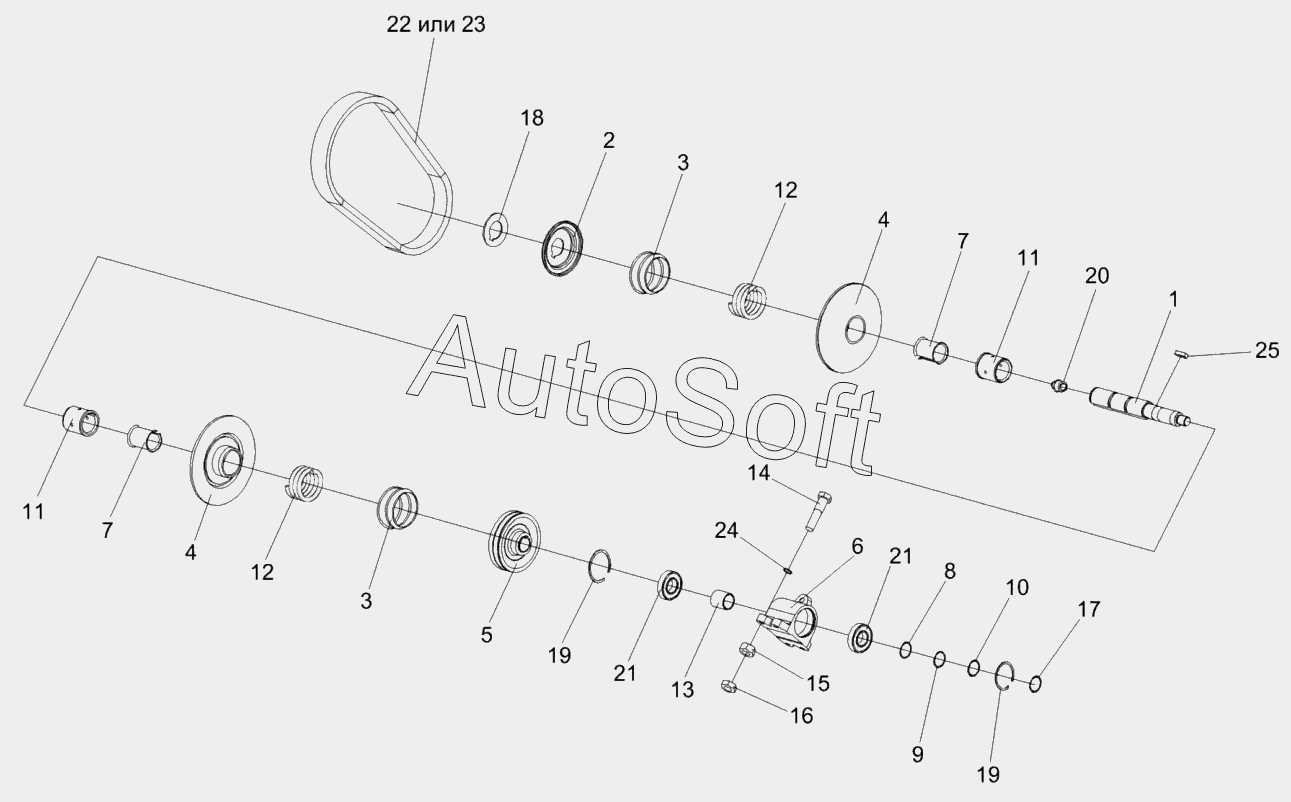

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5 (2011). Вариатор КЗР 1514200
12
12
26
25
24
23
22
21
21
20
19
19
18
17
16
15
14
13
11
11
10
9
8
7
7
6
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР1514200 | К***0 | Вариатор | |
| КЗР1514240 | К***0 | Диск | |
| КЗР1514250 | К***0 | Втулка | |
| 1 | К***0 | Вал | |
| 2 | К***0 | Упор | |
| 3 | К***2 | Кожух | |
| 4 | К***3 | Диск | |
| 5 | К***4 | Шкив | |
| 6 | К***1 | Корпус | |
| 7 | К***7 | Втулка | |
| 8 | К***5 | Прокладка | |
| 9 | К***1 | Прокладка | |
| 10 | К***2 | Прокладка | |
| 11 | К***2 | Втулка | |
| 12 | К***2 | Пружина | |
| 13 | К***8 | Втулка | |
| 14 | Б***6 | Болт М12-6gx55-7796 | |
| 15 | Г***6 | Гайка М12-6g-2526 | |
| 16 | Г***5 | Гайка М12-6g-5915 | |
| 17 | В***2 | Кольцо В35-13942 | |
| 18 | В***2 | Кольцо | |
| 19 | В***3 | Кольцо В72-13943 | |
| 20 | М***3 | Масленка 1.2-19853 | |
| 21 | 1***2 | Подшипник | |
| 22 | S***° | Ремень SVX 52x16x1250 Li 30° | |
| 23 | 5***° | Ремень 52x16x1250 Li 30° | |
| 24 | 5***i | Ремень 52х16х1250 Li | |
| 25 | Ш***1 | Шайба С.12.01-11371 | |
| 26 | Ш***0 | Шпонка 2-10х8х28-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
