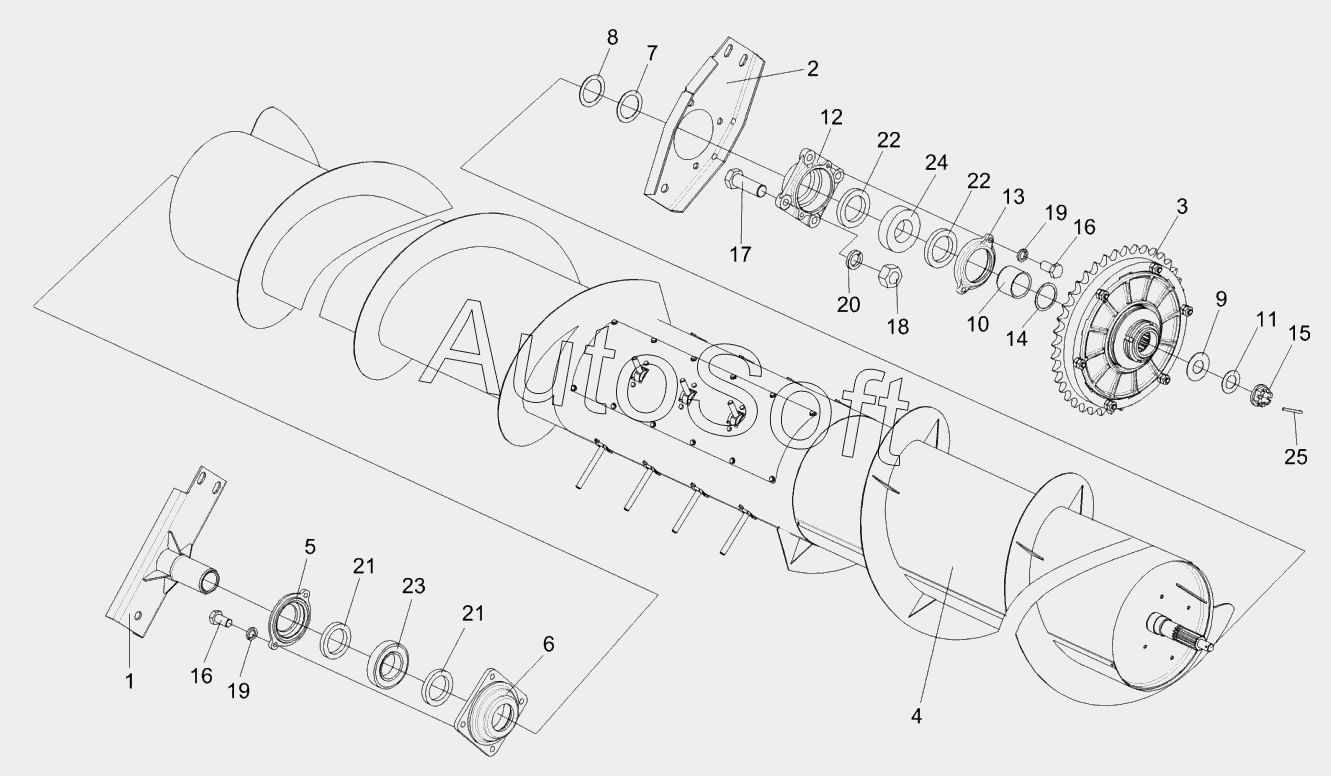

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5 (2011). Установка шнека КЗК-12-1502000-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
20
21
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР1502110 | К***0 | Опора | |
| КЗР1502160 | К***0 | Корпус | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Кронштейн | |
| 3 | К***2 | Муфта предохранительная | |
| 4 | К***1 | Шнек | |
| 5 | К***3 | Крышка | |
| 6 | К***4 | Корпус | |
| 7 | К***1 | Шайба | |
| 8 | К***2 | Шайба | |
| 9 | К***Б | Шайба | |
| 10 | К***4 | Втулка | |
| 11 | К***6 | Прокладка | |
| 12 | М***7 | Корпус | |
| 13 | М***8 | Крышка | |
| 14 | М***1 | Прокладка | |
| 15 | М***5 | Гайка | |
| 16 | Б***6 | Болт М8-6gx20-7796 | |
| 17 | Б***6 | Болт М12-6gx35-7796 | |
| 18 | Г***5 | Гайка М12-6g-5915 | |
| 19 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 20 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 21 | М***2 | Манжета 1.2-50х70-1-8752 | |
| 22 | М***2 | Манжета 1.2-52х75-1 - 8752 | |
| 23 | 1***8 | Подшипник 1210-28428 | |
| 24 | 1***8 | Подшипник 1509-28428 | |
| 25 | Ш***7 | Шплинт 5х45-397 |
