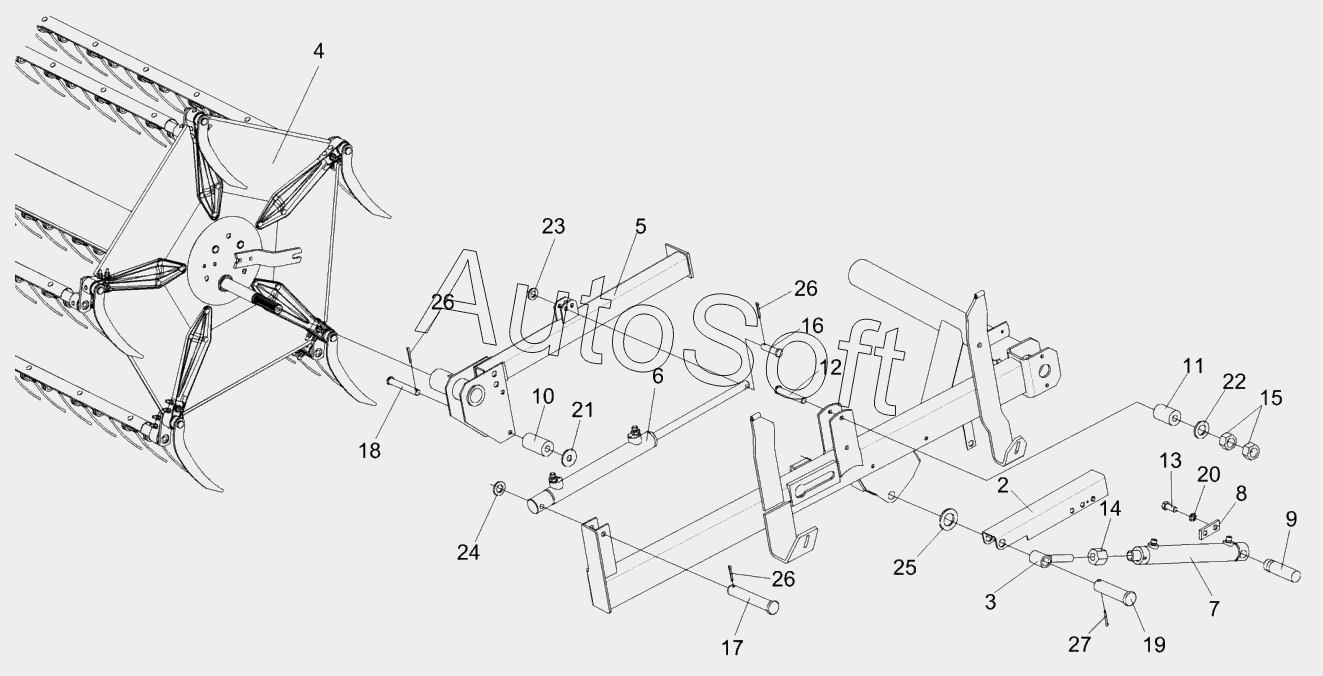

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5 (2011). Установка мотовила КЗР 1573500
14
27
26
26
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***А | Поддержка левая | |
| 2 | К***0 | Фиксатор | |
| 3 | К***0 | Проушина гидроцилиндра | |
| 4 | К***0 | Мотовило | |
| 5 | К***0 | Направляющая | |
| 6 | D***0 | Гидроцилиндр | |
| 7 | D***0 | Гидроцилиндр | |
| 8 | К***1 | Накладка | |
| 9 | К***1 | Ось | |
| 10 | К***5 | Ролик | |
| 11 | К***1 | Ролик | |
| 12 | К***3 | Ось | |
| 13 | Б***6 | Болт М8-6gx16-7796 | |
| 14 | Г***6 | Гайка М18х1,5-6g-2526 | |
| 15 | Г***5 | Гайка М8-6g-5915 | |
| 16 | О***0 | Ось 6-10b12х40-9650 | |
| 17 | О***0 | Ось 6-10b12х65-9650 | |
| 18 | О***0 | Ось 6-10b12х70-9650 | |
| 19 | О***0 | Ось 6-20b12х80-9650 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***8 | Шайба А.10.01-6958 | |
| 22 | Ш***1 | Шайба С.8.01-11371 | |
| 23 | Ш***1 | Шайба С.10.01-11371 | |
| 24 | Ш***1 | Шайба С.12.01-11371 | |
| 25 | Ш***1 | Шайба С.20.01-11371 | |
| 26 | Ш***7 | Шплинт 3,2х20-397 | |
| 27 | Ш***7 | Шплинт 5х36-397 |
