Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5 (2011). Мотовило КЗР 1573500
1
2
3
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
11
12
13
13
14
15
15
16
16
16
16
16
16
16
17
17
17
18
18
18
19
19
20
20
20
20
21
21
21
22
22
23
23
23
23
23
23

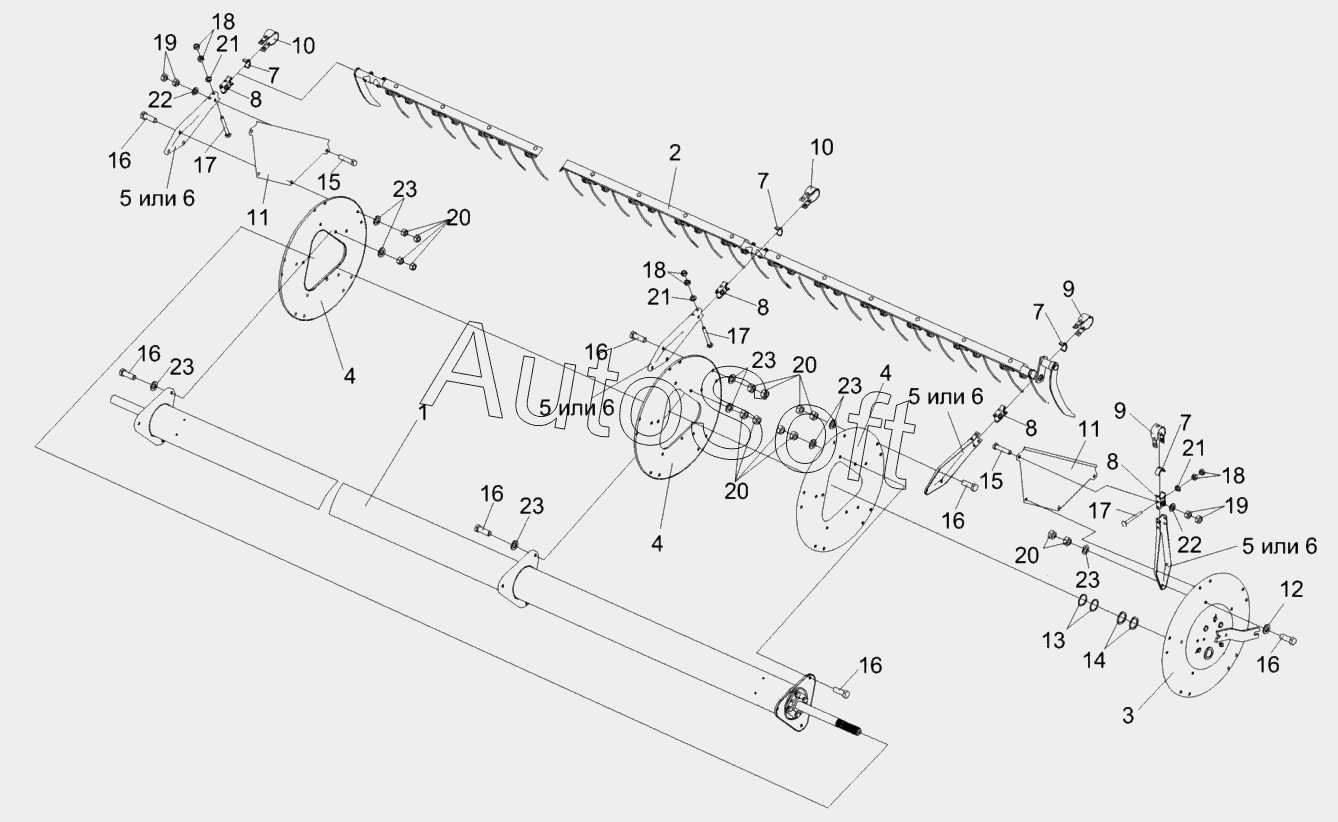

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР1573500 | К***0 | Мотовило | |
| 1 | К***2 | Вал мотовила | |
| 2 | К***0 | Граблина | |
| 3 | К***0 | Эксцентрик | |
| 4 | К***1 | Диск | |
| 5 | К***2 | Луч | |
| 6 | К***1 | Луч | |
| 7 | К***7 | Полуподшипник | |
| 8 | К***8 | Полуподшипник | |
| 9 | К***6 | Скоба | |
| 10 | К***6 | Скоба | |
| 11 | К***7 | Сектор | |
| 12 | К***8 | Шайба | |
| 13 | К***4 | Прокладка | |
| 14 | К***9 | Шайба регулировочная | |
| 15 | Б***6 | Болт М10-6gx45-7796 | |
| 16 | Б***6 | Болт М12-6gx35-7796 | |
| 17 | Б***2 | Болт М8-6gx70-7802 | |
| 18 | Г***5 | Гайка М8-6g-5915 | |
| 19 | Г***5 | Гайка М10-6g-5915 | |
| 20 | Г***5 | Гайка М12-6g-5915 | |
| 21 | Ш***1 | Шайба С.8.01-11371 | |
| 22 | Ш***1 | Шайба С.10.01-11371 | |
| 23 | Ш***1 | Шайба С.12.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
