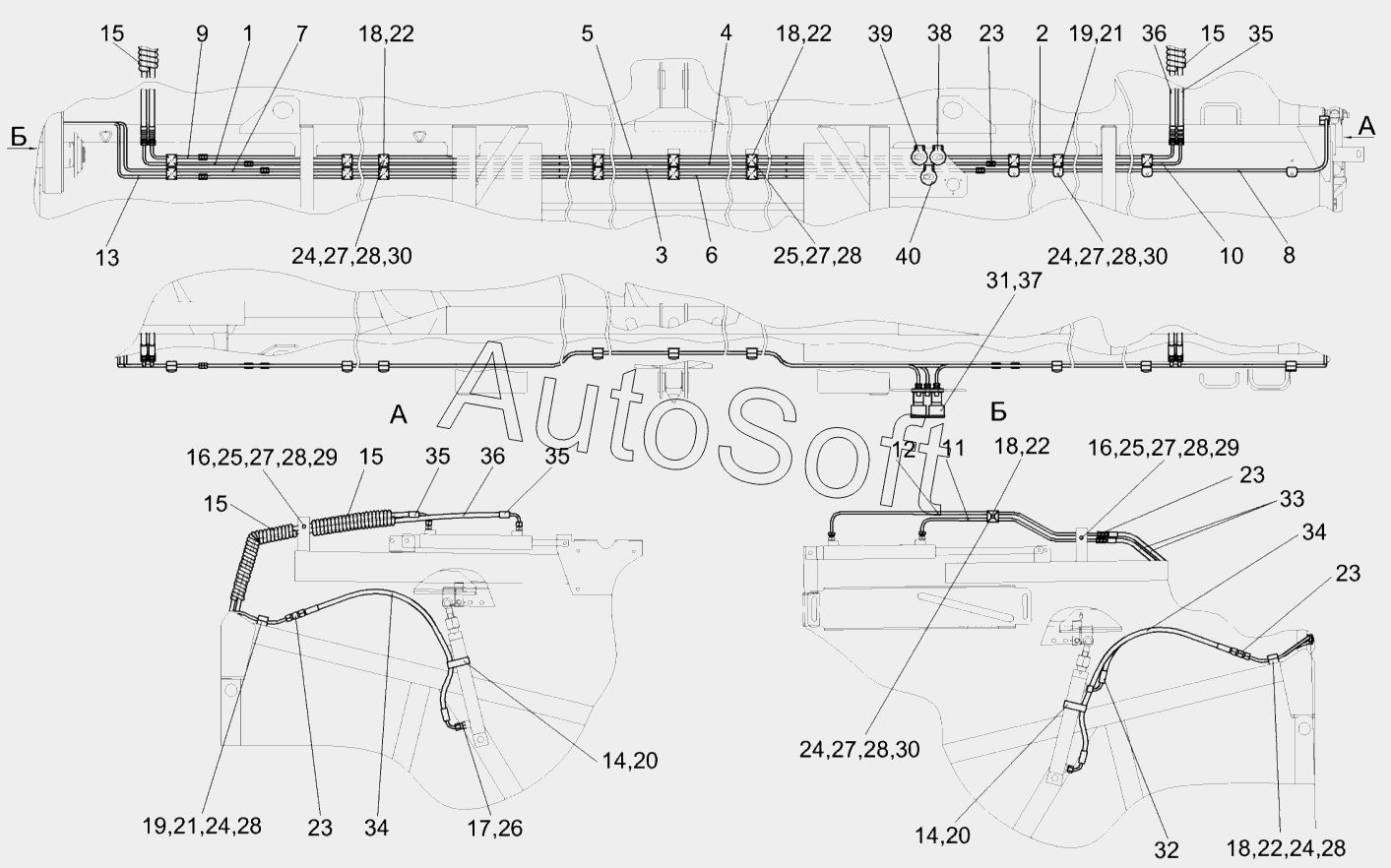

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5 (2011). Система гидравлическая ЖЗК-7-5 КЗК-12-1589000А-01
31
21
21
22
22
22
22
23
23
23
23
24
24
24
24
24
25
25
25
26
27
27
27
27
27
27
28
28
28
28
28
28
28
28
29
29
30
30
30
20
20
32
33
34
34
35
35
35
36
36
37
38
39
40
10
1
2
3
4
5
6
7
8
9
11
12
13
14
14
15
15
15
15
16
16
17
18
18
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1589000А-01 | К***1 | Система гидравлическая жатки для зерновых культур | |
| 1 | К***1 | Трубопровод | |
| 2 | К***1 | Трубопровод | |
| 3 | К***А | Трубопровод | |
| 4 | К***1 | Трубопровод | |
| 5 | К***А | Трубопровод | |
| 6 | К***1 | Трубопровод | |
| 7 | К***1 | Трубопровод | |
| 8 | К***1 | Трубопровод | |
| 9 | К***2 | Трубопровод | |
| 10 | К***1 | Трубопровод | |
| 11 | К***А | Трубопровод | |
| 12 | К***1 | Трубопровод | |
| 13 | К***1 | Трубопровод | |
| 14 | А***0 | Хомут стяжной | |
| 15 | К***1 | Оплетка НР 20/16 черная | |
| 16 | К***1 | Брус | |
| 17 | К***3 | Штуцер | |
| 18 | К***1 | Брус | |
| 19 | К***2 | Брус | |
| 20 | К***5 | Уплотнение ПР-067 L=180-10 мм | |
| 21 | К***2 | Накладка | |
| 22 | К***1 | Накладка | |
| 23 | У***2 | Штуцер | |
| 24 | Б***8 | Болт М6-6gх45-7798 | |
| 25 | Б***8 | Болт М6-6gх50-7798 | |
| 26 | П***8 | Прокладка 12 М1-23358 | |
| 27 | Г***5 | Гайка М6-6g-5915 | |
| 28 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 29 | Ш***8 | Шайба | |
| 30 | Ш***1 | Шайба С.6.01-11371 | |
| 31 | Ш***1 | Шайба С.14.01-11371 | |
| 32 | Р***° | Рукав высокого давления | |
| 33 | Р***° | Рукав высокого давления | |
| 34 | Р***° | Рукав высокого давления | |
| 35 | Р***° | Рукав высокого давления | |
| 36 | Р***° | Рукав высокого давления | |
| 37 | H***4 | Муфта | |
| 38 | H***1 | Заглушка | |
| 39 | H***1 | Заглушка | |
| 40 | H***1 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
