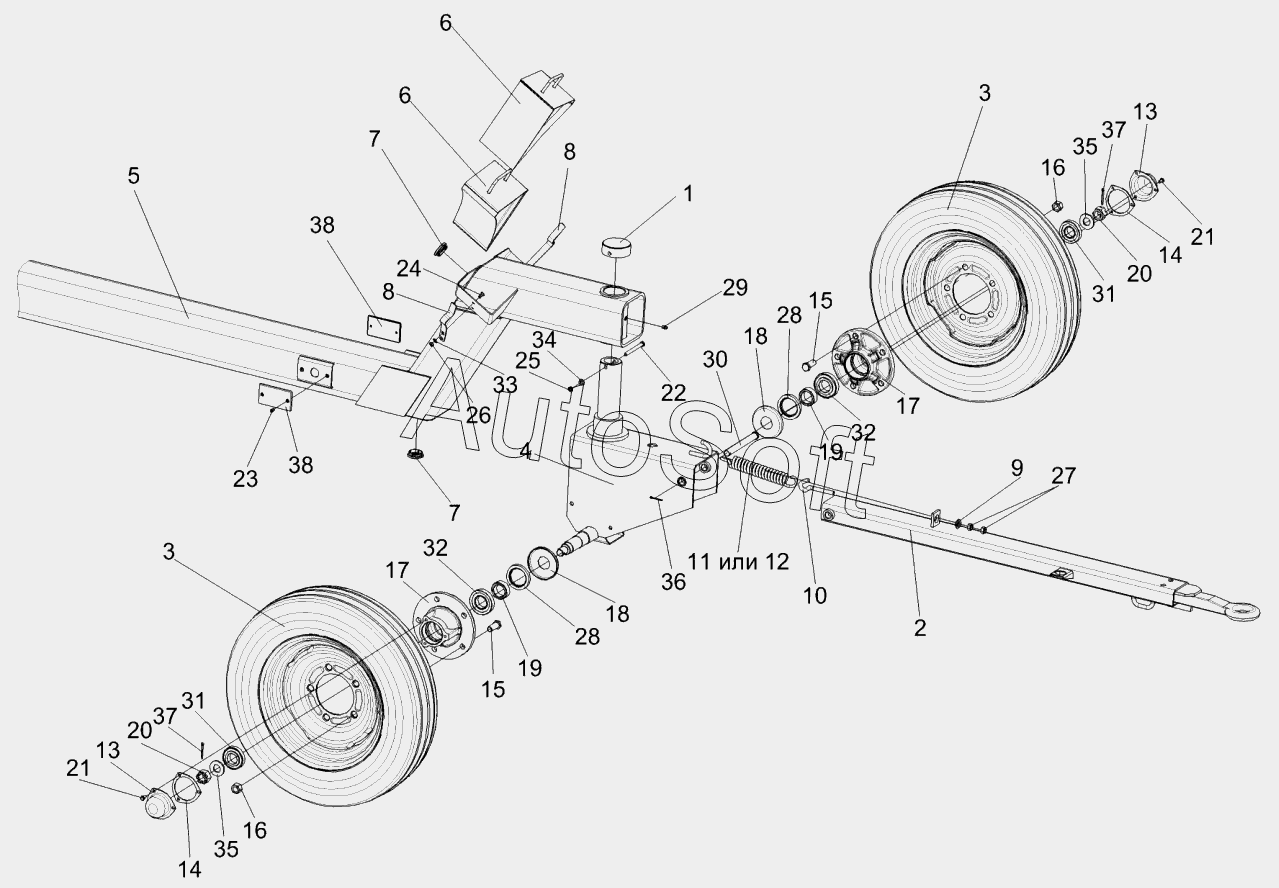

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5 (2011). Тележка транспортная КЗР 1590000-04 (установка оси передней и дышла)
1
2
3
3
4
5
6
6
7
7
8
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
28
28
29
30
31
31
32
32
33
34
35
35
36
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР1590050-04 | К***4 | Тележка транспортная | |
| КЗР1593000 | К***0 | Ось передняя | |
| 1 | К***0 | Крышка | |
| 2 | К***1 | Дышло | |
| 3 | К***0 | Колесо | |
| 4 | К***0 | Каркас | |
| 5 | К***1 | Рама тележки | |
| 6 | П***0 | Упор противооткатный | |
| 7 | К***2 | Крышка | |
| 8 | К***2 | Пружина | |
| 9 | К***1 | Шайба | |
| 10 | К***1 | Захват | |
| 11 | К***6 | Пружина | |
| 12 | К***9 | Пружина | |
| 13 | К***5 | Крышка | |
| 14 | А***4 | Прокладка | |
| 15 | А***1 | Болт переднего колеса | |
| 16 | А***8 | Гайка крепления диска колеса | |
| 17 | Н***2 | Ступица | |
| 18 | Н***2 | Колпачек | |
| 19 | Н***1 | Втулка | |
| 20 | Н***2 | Гайка | |
| 21 | Б***6 | Болт М8-6gх16-7796 | |
| 22 | Б***6 | Болт М10-6gх105-7796 | |
| 23 | В***3 | Винт B.М6-6gх12-17473 | |
| 24 | В***5 | Винт B2.М8-6gх16-17475 | |
| 25 | Г***6 | Гайка М10-6g-2526 | |
| 26 | Г***5 | Гайка М8-6g-5915 | |
| 27 | Г***5 | Гайка М12-6g-5915 | |
| 28 | М***2 | Манжета 1.2-55х80-1-8752 | |
| 29 | М***3 | Масленка 1.2-19853 | |
| 30 | О***0 | Ось 6-20 b12х180-9650 | |
| 31 | 7***5 | Подшипник 7207А-27365 | |
| 32 | 7***5 | Подшипник | |
| 33 | Ш***1 | Шайба C.8.01-11371 | |
| 34 | Ш***1 | Шайба C.10.01-11371 | |
| 35 | Ш***1 | Шайба 2.24.01-11371 | |
| 36 | Ш***7 | Шплинт 4х32-397 | |
| 37 | Ш***7 | Шплинт 5х40-397 | |
| 38 | 3***1 | Световозвращатель |
