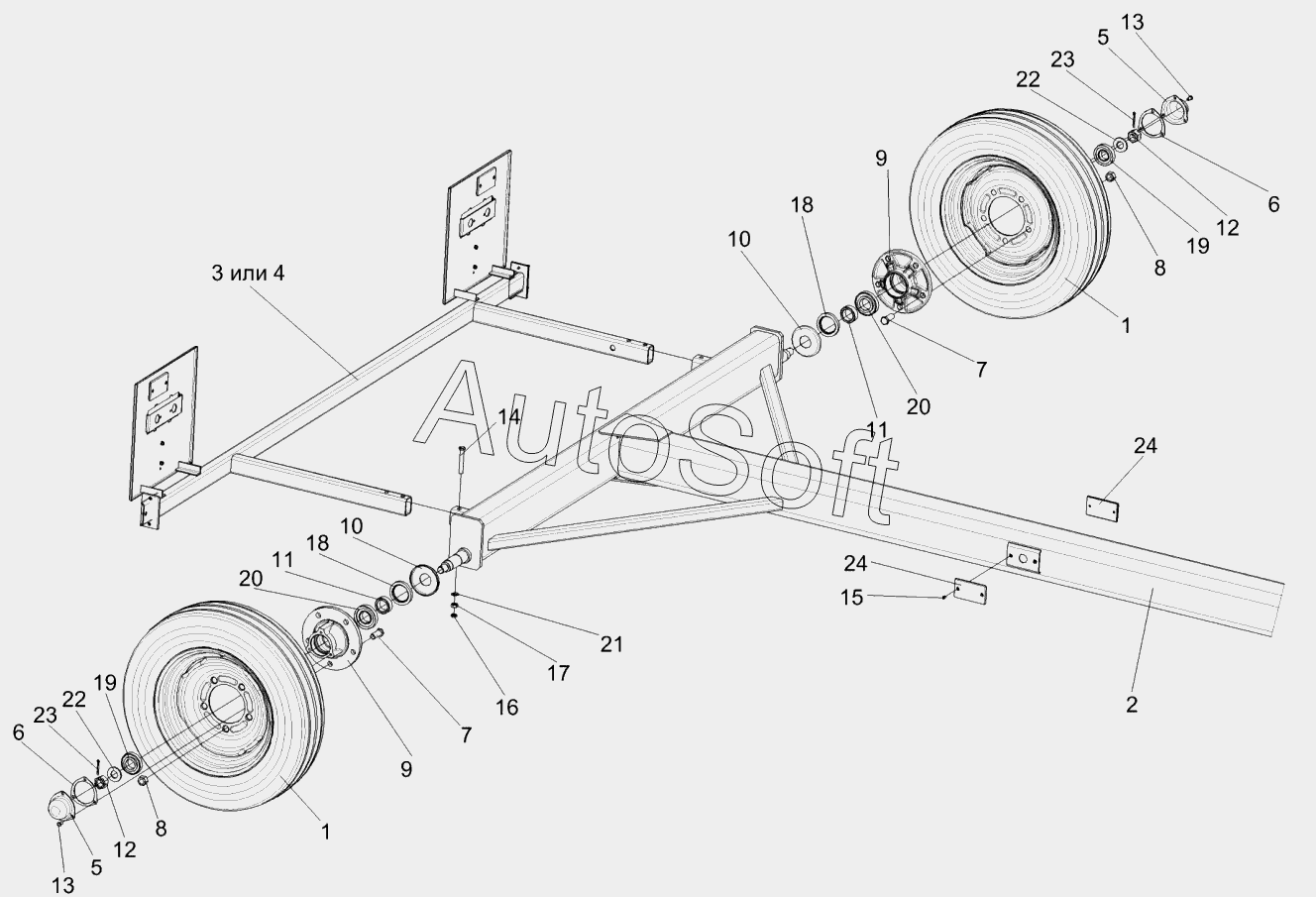

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-5 (2011). Тележка транспортная КЗР 1590000-04 (установка задних колес и балки габаритной)
12
12
24
24
23
23
22
22
21
20
20
19
19
18
18
17
16
15
14
13
13
11
11
10
10
9
9
8
8
7
7
6
6
5
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР1590050-04 | К***4 | Тележка транспортная | |
| 1 | К***0 | Колесо | |
| 2 | К***1 | Рама тележки | |
| 3 | К***0 | Балка габаритная | |
| 4 | К***0 | Балка габаритная | |
| 5 | К***5 | Крышка | |
| 6 | А***4 | Прокладка | |
| 7 | А***1 | Болт переднего колеса | |
| 8 | А***8 | Гайка крепления диска колеса | |
| 9 | Н***2 | Ступица | |
| 10 | Н***2 | Колпачек | |
| 11 | Н***1 | Втулка | |
| 12 | Н***2 | Гайка | |
| 13 | Б***6 | Болт М8-6gх16-7796 | |
| 14 | Б***6 | Болт М12-6gх85-7796 | |
| 15 | В***3 | Винт B.М6-6gх12-17473 | |
| 16 | Г***6 | Гайка М12-6g-2526 | |
| 17 | Г***5 | Гайка М12-6g-5915 | |
| 18 | М***2 | Манжета 1.2-55х80-1-8752 | |
| 19 | 7***5 | Подшипник 7207А-27365 | |
| 20 | 7***5 | Подшипник | |
| 21 | Ш***1 | Шайба C.12.01-11371 | |
| 22 | Ш***1 | Шайба 2.24.01-11371 | |
| 23 | Ш***7 | Шплинт 5х40-397 | |
| 24 | 3***1 | Световозвращатель |
