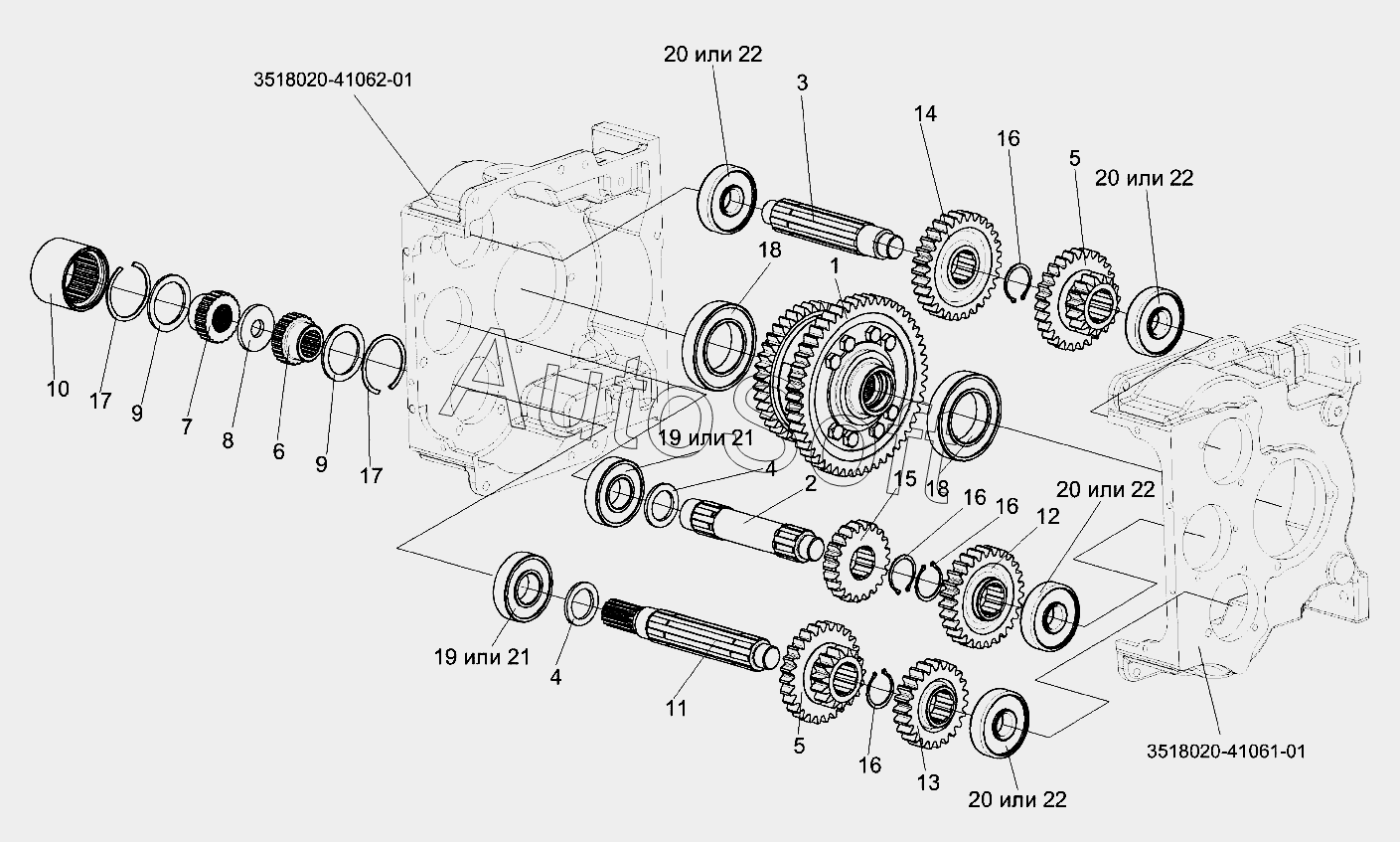

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Коробка диапазонов 3518020-46150 (валы, шестерни)
/91.gif)
11
22
22
22
22
21
21
20
20
20
20
19
19
18
18
17
17
16
16
16
16
15
14
13
12
10
9
9
8
7
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3518020-46150 | 3***0 | Коробка диапазонов | |
| 1 | 3***0 | Дифференциал | |
| 2 | У***6 | Вал первичный | |
| 3 | 3***7 | Вал промежуточный | |
| 4 | 3***9 | Кольцо распорное | |
| 5 | 3***3 | Блок шестерен | |
| 6 | 3***2 | Полумуфта первичного вала | |
| 7 | 3***3 | Полумуфта гидромотора | |
| 8 | 3***4 | Кольцо полумуфты гидромотора | |
| 9 | 3***5 | Кольцо дистанционное полумуфты | |
| 10 | 3***6 | Втулка шлицевая полумуфты | |
| 11 | 3***3 | Вал первичный | |
| 12 | 3***3 | Шестерня ведомая промежуточного вала | |
| 13 | 3***4 | Шестерня ведомая промежуточного вала | |
| 14 | 3***3 | Шестерня промежуточного вала | |
| 15 | 3***4 | Шестерня ведущая | |
| 16 | В***2 | Кольцо В50-13942 | |
| 17 | В***3 | Кольцо В85-13943 | |
| 18 | 2***8 | Подшипник 215-8338 | |
| 19 | 3***8 | Подшипник 309 -8338 | |
| 20 | 4***8 | Подшипник 407-8338 | |
| 21 | 6***9 | Подшипник 6309 | |
| 22 | 6***7 | Подшипник 6407 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
