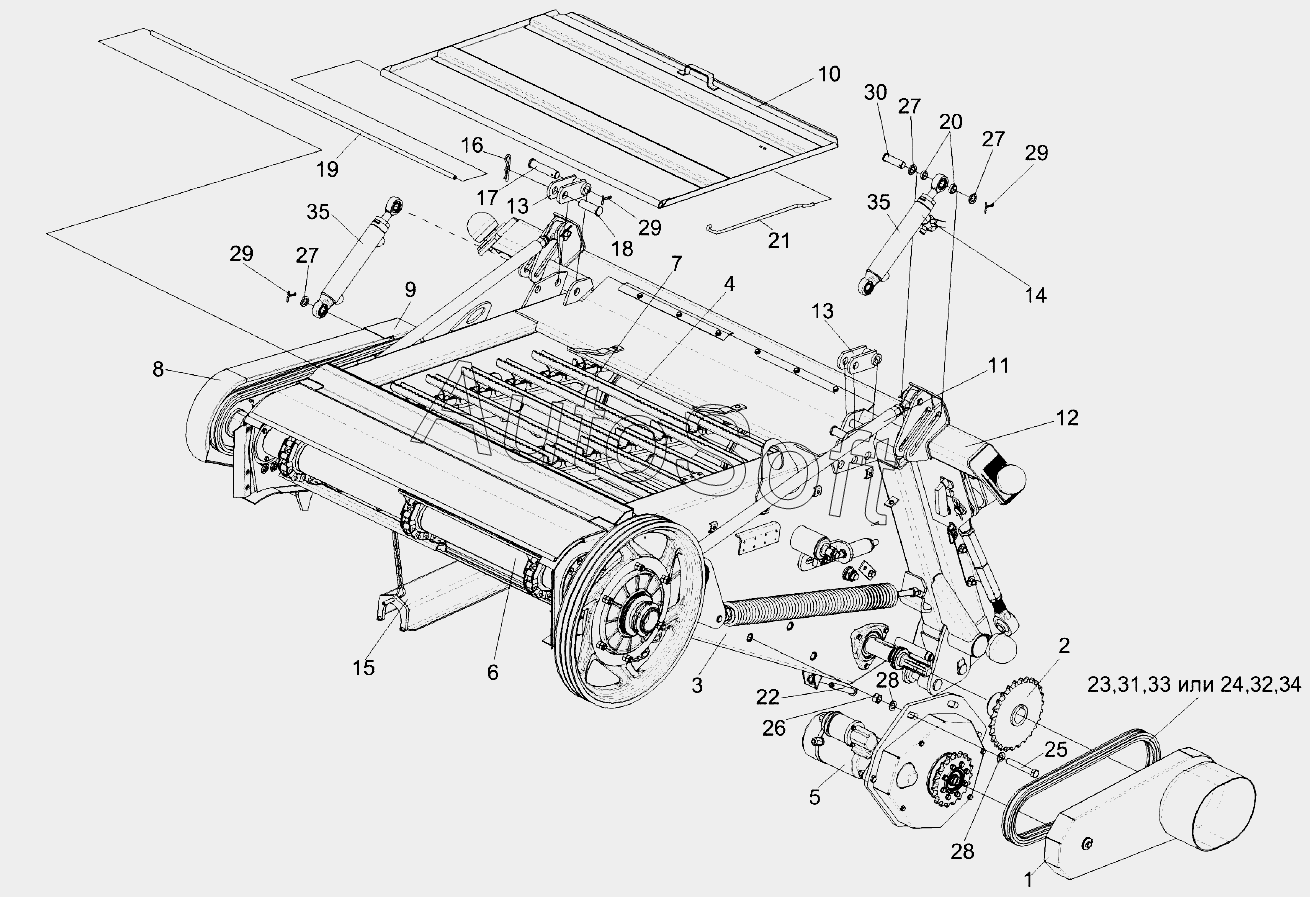

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Камера наклонная КЗК-8-1810000А
/8.gif)
27
27
27
19
20
21
22
23
24
25
26
18
28
28
29
29
29
30
31
32
33
34
35
35
9
1
2
3
4
5
6
7
8
10
11
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-1810000А | К***А | Камера наклонная | |
| 1 | К***0 | Ограждение | |
| 2 | К***0 | Звездочка | |
| 3 | К***А | Рама | |
| 4 | К***0 | Вал верхний | |
| 5 | К***0 | Реверс | |
| 6 | К***0 | Вал нижний | |
| 7 | К***0 | Транспортер | |
| 8 | К***0 | Ограждение | |
| 9 | К***0 | Ограждение | |
| 10 | К***0 | Крышка | |
| 11 | К***А | Механизм продольного копирования | |
| 12 | К***А | Рамка переходная | |
| 13 | К***0 | Серьга | |
| 14 | К***0 | Система гидравлическая | |
| 15 | К***0 | Упор | |
| 16 | Ж***9 | Шплинт | |
| 17 | К***2 | Ось | |
| 18 | К***1 | Ось | |
| 19 | К***4 | Ось | |
| 20 | К***3 | Втулка | |
| 21 | К***1 | Упор | |
| 22 | К***1 | Болт | |
| 23 | Ц***2 | Цепь | |
| 24 | Ц***9 | Цепь 16 В-1 | |
| 25 | Б***6 | Болт М16-6eх100-7796 | |
| 26 | Г***5 | Гайка М16-6G-5915 | |
| 27 | Ш***9 | Шайба 20.01-9649 | |
| 28 | Ш***1 | Шайба C.16.01-11371 | |
| 29 | Ш***7 | Шплинт 5x32-397 | |
| 30 | 6***0 | Ось 6-20 b12x65-9650 | |
| 31 | З***о | Звено к цепи | |
| 32 | З***о | Звено к цепи | |
| 33 | З***о | Звено к цепи | |
| 34 | З***о | Звено к цепи | |
| 35 | В***2 | Гидроцилиндр |
