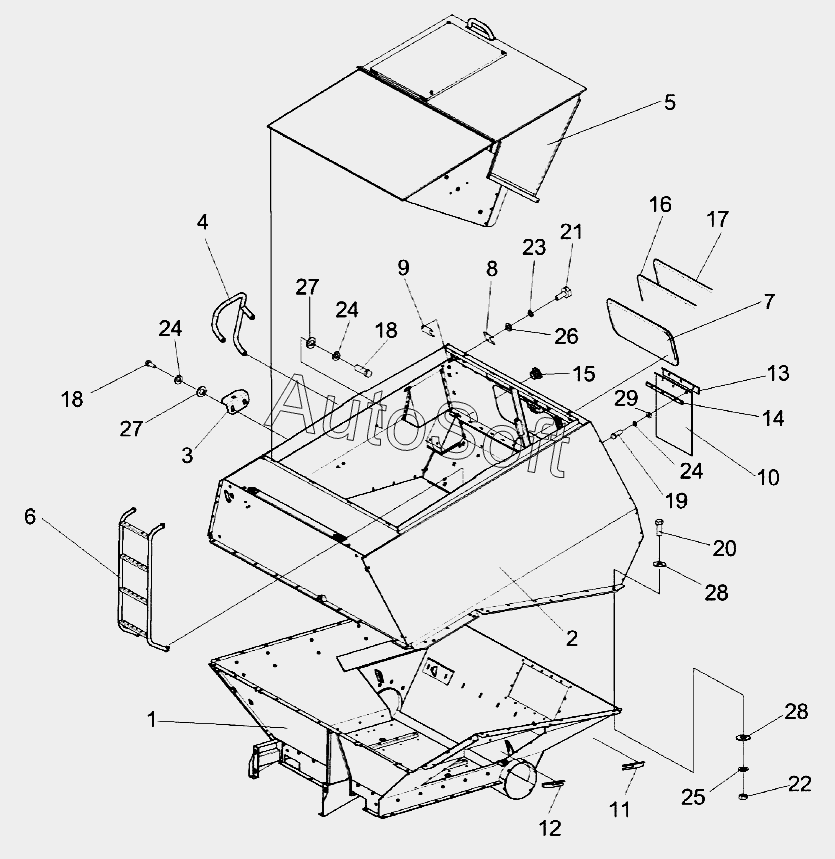

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Бункер КЗК-7-0229000-02
/123.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
24
25
26
27
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-7-0229000-02 | К***2 | Бункер | |
| 1 | К***0 | Основание | |
| 2 | К***2 | Проставка | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Поручень | |
| 5 | К***0 | Крыша бункера | |
| 6 | К***0 | Лестница | |
| 7 | К***2 | Стекло | |
| 8 | К***3 | Накладка | |
| 9 | К***4 | Накладка | |
| 10 | К***1 | Фартук | |
| 11 | К***3 | Кронштейн | |
| 12 | К***4 | Кронштейн | |
| 13 | К***5 | Кронштейн | |
| 14 | К***6 | Пластина | |
| 15 | К***2 | Заглушка транспортная | |
| 16 | К***6 | Уплотнитель | |
| 17 | К***м | Замок уплотнителя | |
| 18 | Б***6 | Болт М8-6gx16-7796 | |
| 19 | Б***6 | Болт М8-6gx25-7796 | |
| 20 | Б***6 | Болт М10-6gx25-7796 | |
| 21 | Б***8 | Болт М6-6gx12-7798 | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Ш***8 | Шайба С6.01-6958 | |
| 27 | Ш***8 | Шайба С8.01-6958 | |
| 28 | Ш***8 | Шайба С10.01-6958 | |
| 29 | Ш***1 | Шайба С.8.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
