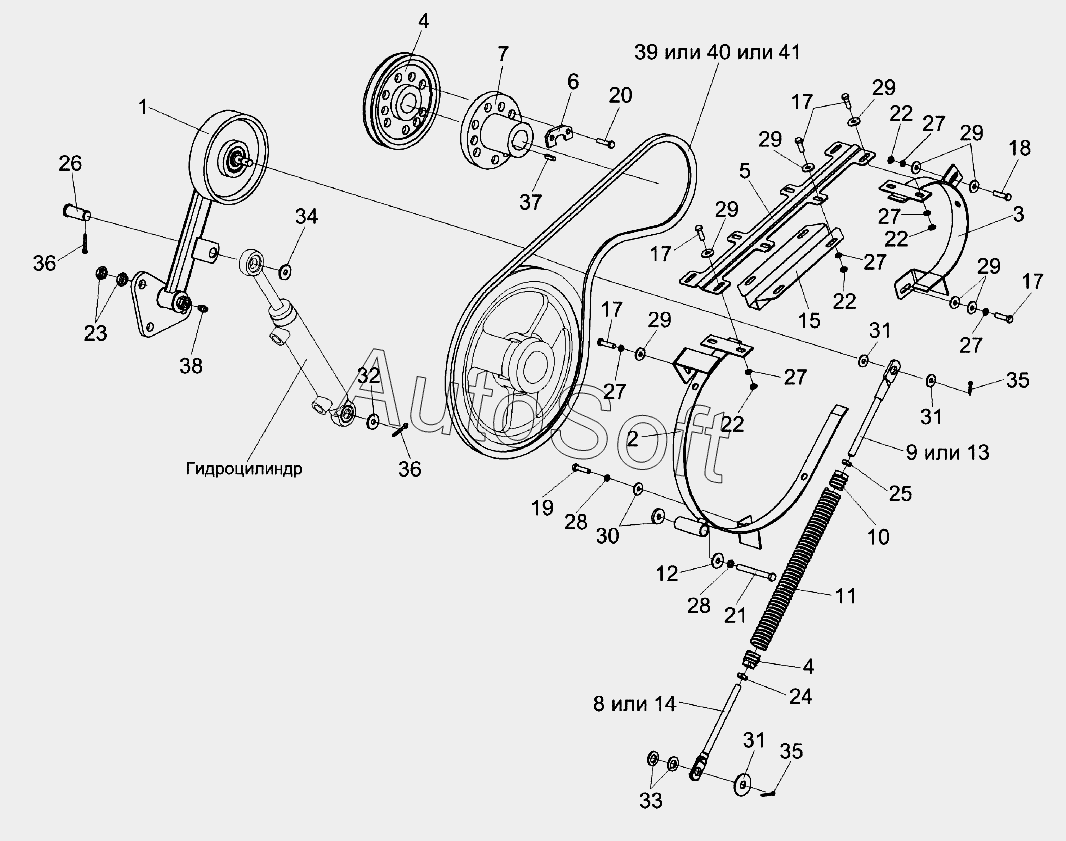

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Привод вибратора КЗК 0223000Б-01
/130.gif)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
20
21
22
22
22
22
23
24
25
26
27
27
27
27
27
27
28
28
29
29
29
29
29
29
30
31
31
31
32
33
34
35
35
36
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0223000Б-01 | К***1 | Привод вибратора | |
| КЗК0223070А | К***А | Пружина | |
| 1 | К***0 | Рычаг | |
| 2 | К***Б | Щиток | |
| 3 | К***0 | Щиток | |
| 4 | К***3 | Шкив | |
| 5 | К***9 | Пластина | |
| 6 | К***3 | Пластина | |
| 7 | К***2 | Ступица | |
| 8 | К***6 | Зацеп | |
| 9 | К***8 | Зацеп | |
| 10 | К***5 | Пробка | |
| 11 | К***А | Пружина | |
| 12 | К***7 | Шайба | |
| 13 | К***1 | Зацеп | |
| 14 | К***5 | Зацеп | |
| 15 | К***А | Кронштейн | |
| 16 | К***1 | Пробка | |
| 17 | Б***6 | Болт М8-6gx25-7796 | |
| 18 | Б***6 | Болт М8-6gx35-7796 | |
| 19 | Б***6 | Болт М10-6gx30-7796 | |
| 20 | Б***6 | Болт М10-6gx60-7796 | |
| 21 | Б***6 | Болт М10-6gx90-7796 | |
| 22 | Г***6 | Гайка М8-6G-2526 | |
| 23 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 24 | Г***6 | Гайка М 12-6G-5916 | |
| 25 | Г***6 | Гайка М12-LH-6G-5916 | |
| 26 | 6***0 | Ось 6-20 b12х45-9650 | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***8 | Шайба С8.01-6958 | |
| 30 | Ш***8 | Шайба С10.01-6958 | |
| 31 | Ш***8 | Шайба С 14.01-6958 | |
| 32 | Ш***9 | Шайба 20.01-9649 | |
| 33 | Ш***1 | Шайба С.14.01-11371 | |
| 34 | Ш***1 | Шайба С.20.01-11371 | |
| 35 | Ш***7 | Шплинт 4х25-397 | |
| 36 | Ш***7 | Шплинт 5х32-397 | |
| 37 | Ш***0 | Шпонка 12х8х50-23360 | |
| 38 | 2***3 | Масленка 2.1.45-19853 | |
| 39 | B***i | Ремень | |
| 40 | H***A | Ремень | |
| 41 | B***w | Ремень |
