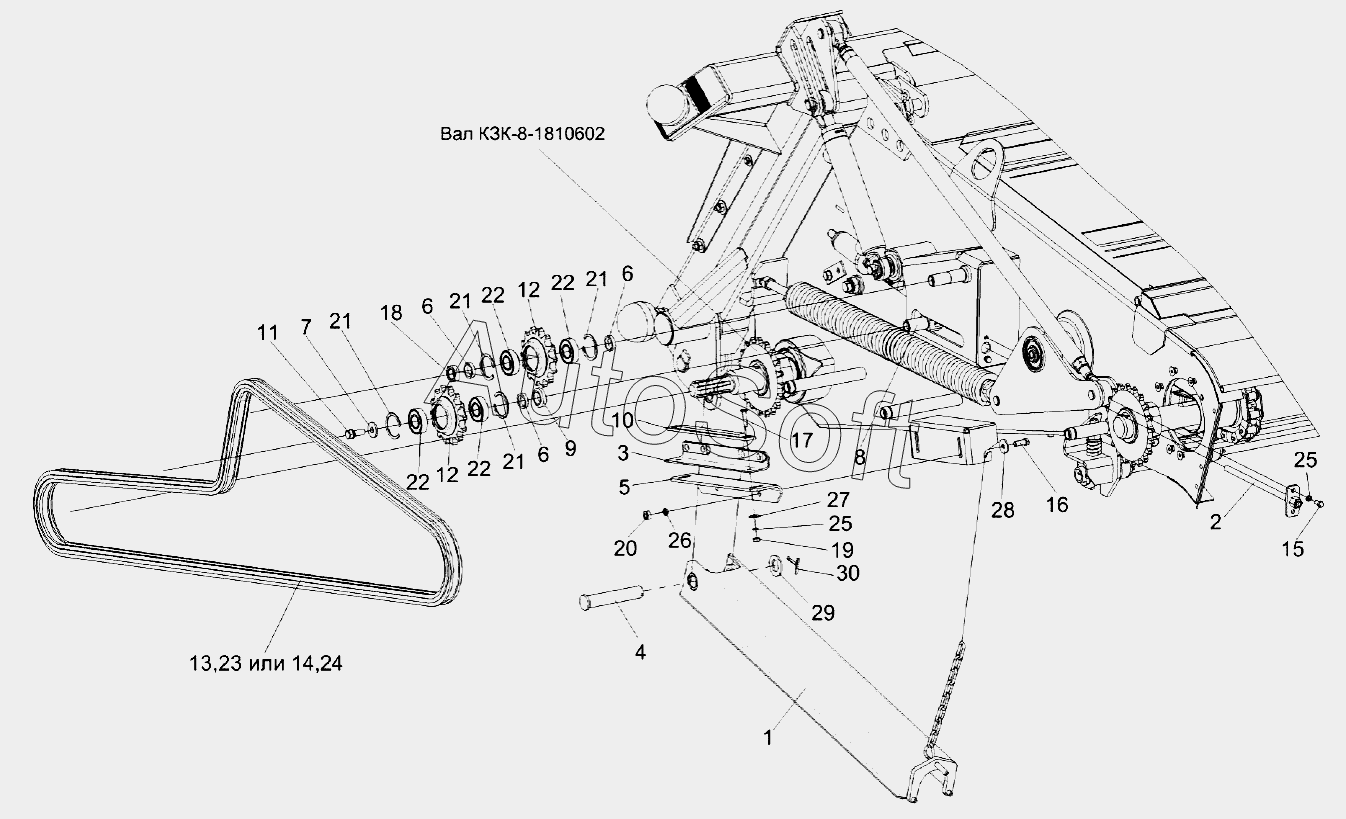

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Камера наклонная. Привод транспортера
/14.gif)
15
30
29
28
27
26
25
25
24
23
22
22
22
22
21
21
21
21
20
19
18
17
16
14
13
12
12
11
10
9
8
7
6
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК1870160 | К***0 | Успокоитель | |
| МКС0514010 | М***0 | Звездочка | |
| 1 | К***0 | Упор | |
| 2 | К***0 | Болт регулировочный | |
| 3 | К***1 | Успокоитель | |
| 4 | К***1 | Палец | |
| 5 | К***6 | Уголок | |
| 6 | К***3 | Втулка | |
| 7 | К***2 | Шайба | |
| 8 | К***1 | Ось | |
| 9 | К***1 | Шайба | |
| 10 | К***6 | Успокоитель | |
| 11 | К***1 | Болт | |
| 12 | М***2 | Звездочка | |
| 13 | Ц***5 | Цепь | |
| 14 | Ц***4 | Цепь 16 В-1 | |
| 15 | Б***6 | Болт М8-6ех16-7796 | |
| 16 | Б***6 | Болт М10-6ех25-7796 | |
| 17 | В***5 | Винт В2.М8-6gx35-17475 | |
| 18 | Г***6 | Гайка М24х2-6G-2526 | |
| 19 | Г***5 | Гайка М8-6G-5915 | |
| 20 | Г***5 | Гайка М10-6G-5915 | |
| 21 | В***1 | Кольцо | |
| 22 | 1***2 | Подшипник 180205С17-8882 | |
| 23 | З***о | Звено к цепи | |
| 24 | C***6 | Звено соединительное | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 27 | Ш***8 | Шайба С.8.01-6958 | |
| 28 | Ш***8 | Шайба С10.01-6958 | |
| 29 | Ш***1 | Шайба С.24.01-11371 | |
| 30 | Ш***7 | Шплинт 5х40-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
