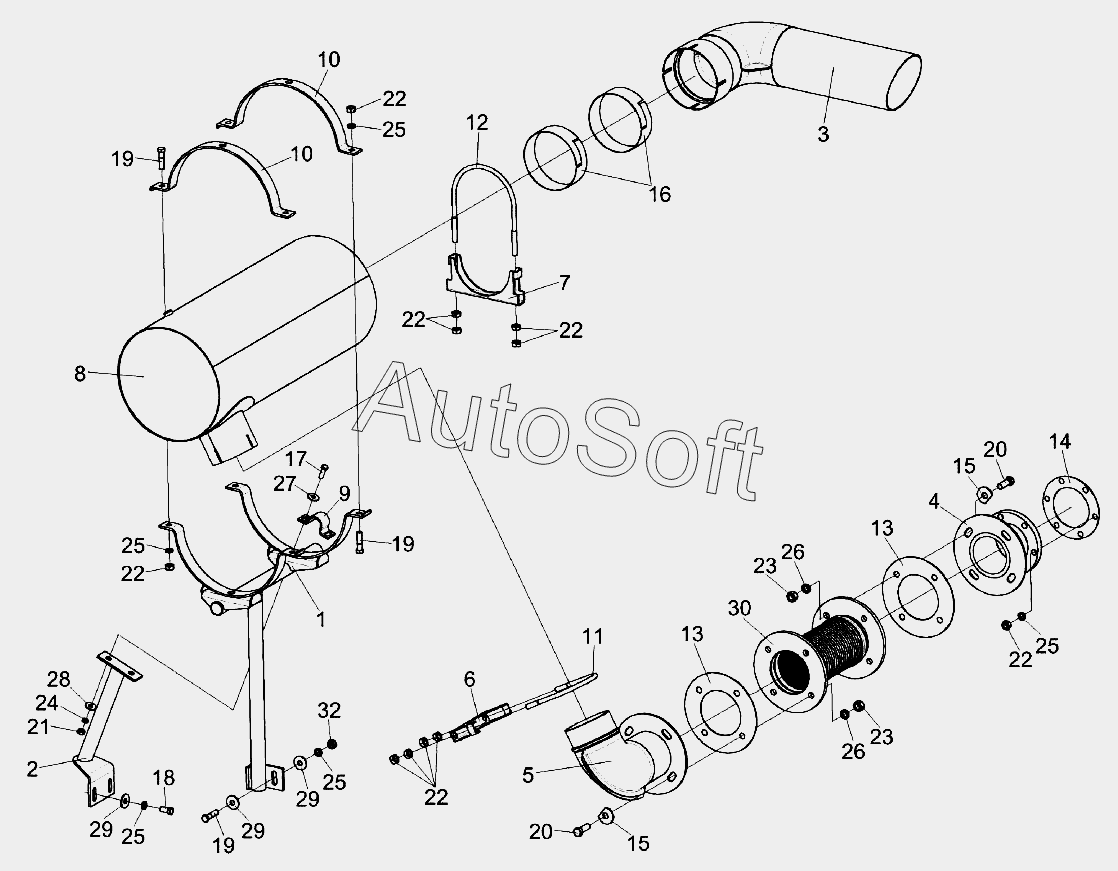

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Установка глушителя КЗК-8К-0106060
/163.gif)
23
23
15
15
16
17
18
19
19
19
20
20
21
22
22
22
22
22
22
14
24
25
25
25
25
25
26
26
27
28
29
29
29
30
13
13
12
11
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-2-0106350 | К***0 | Хомут | |
| КЗК-8А-2-0106350-01 | К***1 | Хомут | |
| КЗК-8К-0106060 | К***0 | Установка глушителя | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Труба выхлопная | |
| 4 | К***0 | Фланец | |
| 5 | К***0 | Труба выпускная | |
| 6 | К***0 | Хомут | |
| 7 | К***1 | Хомут | |
| 8 | К***0 | Глушитель | |
| 9 | К***7 | Хомут | |
| 10 | К***1 | Хомут | |
| 11 | К***1 | Скоба | |
| 12 | К***1 | Скоба | |
| 13 | К***7 | Прокладка | |
| 14 | К***3 | Прокладка | |
| 15 | У***7 | Шайба | |
| 16 | У***1 | Кольцо уплотнительное | |
| 17 | Б***6 | Болт М8-6gx25-7796 | |
| 18 | Б***6 | Болт М10-6gx25-7796 | |
| 19 | Б***6 | Болт М10-6gx40-7796 | |
| 20 | Б***6 | Болт М12-6gx35-7796 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Г***5 | Гайка М12-6G-5915 | |
| 24 | Ш***2 | Шайба 8Т.65Г 06 ГОСТ 6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 27 | Ш***8 | Шайба C 8.01-6958 | |
| 28 | Ш***1 | Шайба C.8.01-11371 | |
| 29 | Ш***8 | Шайба C 10.01-6958 | |
| 30 | S***0 | Сильфон |
