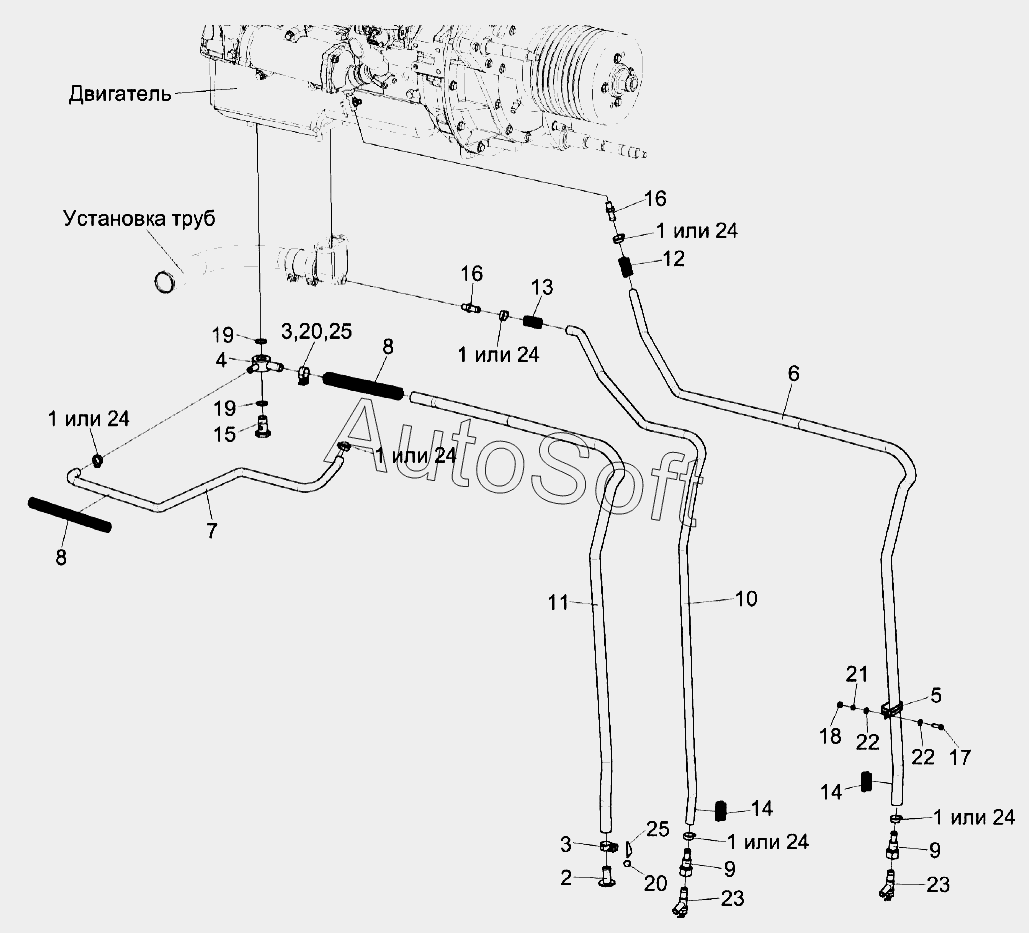

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Установка сливных рукавов КЗК-8К-0106490
/165.gif)
13
25
25
24
24
24
24
24
24
23
23
22
22
21
20
20
19
19
18
17
16
16
15
14
14
12
11
10
9
9
8
8
7
6
5
4
3
3
2
1
1
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8К-0106490 | К***0 | Установка сливных рукавов | |
| 1 | А***0 | Хомут стяжной | |
| 2 | У***0 | Пробка | |
| 3 | У***0 | Хомут стяжной | |
| 4 | У***0 | Угольник поворотный | |
| 5 | У***А | Скоба | |
| 6 | К***5 | Рукав 14х23-1,6-10362 | |
| 7 | К***7 | Рукав | |
| 8 | К***5 | Оплетка | |
| 9 | К***7 | Штуцер | |
| 10 | Р***1 | Рукав | |
| 11 | Р***9 | Рукав | |
| 12 | У***1 | Оплетка | |
| 13 | У***2 | Оплетка | |
| 14 | У***3 | Оплетка | |
| 15 | У***1 | Штуцер | |
| 16 | У***4 | Штуцер | |
| 17 | Б***6 | Болт М8-6gx25-7796 | |
| 18 | Г***5 | Гайка М8-6G-5915 | |
| 19 | 2***8 | Прокладка | |
| 20 | П***9 | Пломба свинцовая 2 7х16,5-30269 | |
| 21 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22 | Ш***1 | Шайба C.8.01-11371 | |
| 23 | К***О | Кран ВС11-О | |
| 24 | T***2 | Хомут червячный | |
| 25 | П***Ч | Проволока 0,7-О-Ч |
