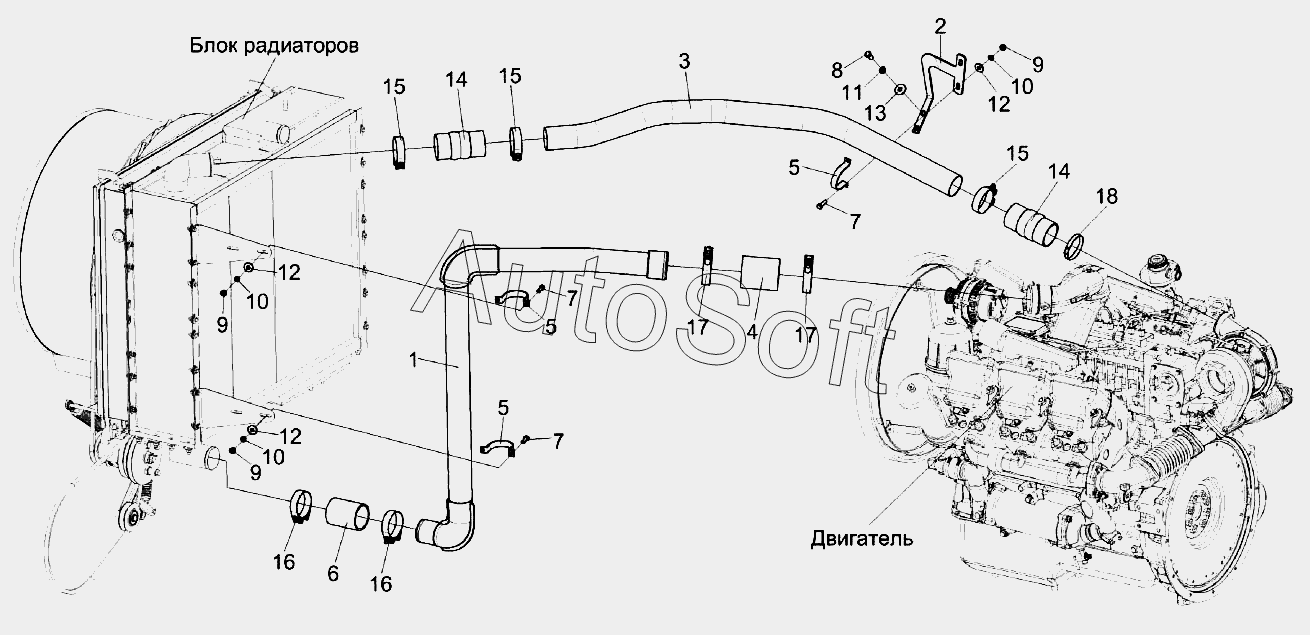

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Установка труб КЗК-8К-0106530
/167.gif)
9
9
9
18
17
17
16
16
15
15
15
14
14
13
12
12
12
11
10
10
10
8
7
7
7
6
5
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8К-0106530 | К***0 | Установка труб | |
| 1 | К***0 | Труба | |
| 2 | К***2 | Кронштейн | |
| 3 | К***9 | Труба | |
| 4 | К***2 | Рукав | |
| 5 | К***6 | Хомут | |
| 6 | К***7 | Рукав 76х87,5-0,29-10362 | |
| 7 | Б***6 | Болт М8-6gx25-7796 | |
| 8 | Б***6 | Болт М10-6gx20-7796 | |
| 9 | Г***5 | Гайка М8-6G-5915 | |
| 10 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 11 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 12 | Ш***8 | Шайба C 8.01-6958 | |
| 13 | Ш***8 | Шайба C 10.01-6958 | |
| 14 | П***R | Патрубок TURBOLOADER 76 160 | |
| 15 | Х***2 | Хомут без компенсатора GBS M 82/25 W2 | |
| 16 | Х***2 | Хомут без компенсатора GBS M 88/25 W2 | |
| 17 | Х***2 | Хомут без компенсатора GBS M 101/25 W2 | |
| 18 | Х***2 | Хомут червячный TORRO 70-90/9 C7W2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
