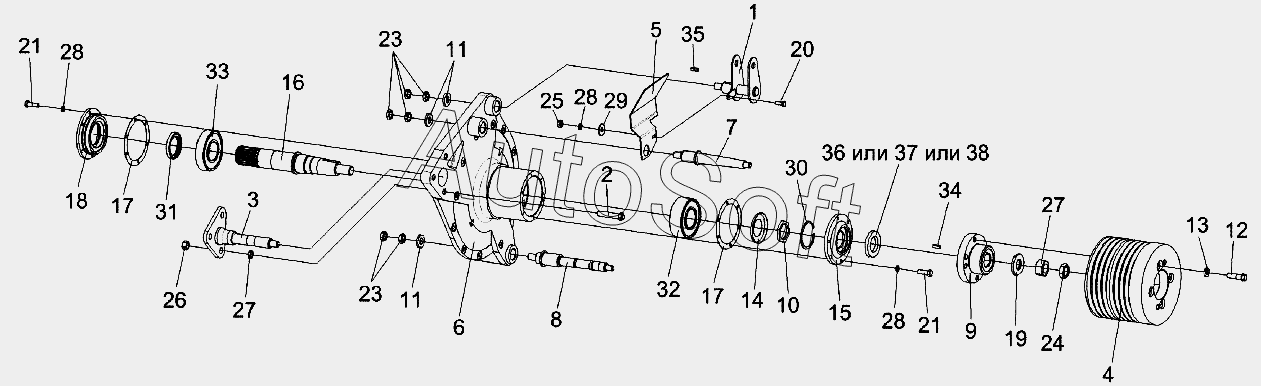

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Главный привод КЗК-8А-2-0106270
/169.gif)
28
28
28
18
19
20
21
21
22
23
23
24
25
26
27
27
17
17
29
30
31
32
33
34
35
36
37
38
7
1
2
2
2
3
4
5
6
8
9
10
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31.01-21С26-1-30 | 3***0 | Корпус манжеты | |
| 31.01-21С31-2А | 3***А | Корпус манжеты | |
| КЗК-8А-2-0106250 | К***0 | Установка вала главного привода | |
| КЗК-8А-2-0106270 | К***0 | Главный привод | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Шпилька | |
| 2 | К***6 | Болт | |
| 3 | К***0 | Опора | |
| 4 | К***1 | Шкив | |
| 5 | К***2 | Защита | |
| 6 | К***А | Крышка картера маховика | |
| 7 | К***Б | Палец | |
| 8 | К***А | Ось | |
| 9 | К***8 | Ступица | |
| 10 | К***6 | Гайка | |
| 11 | К***2 | Шайба | |
| 12 | У***3 | Болт | |
| 13 | У***5 | Шайба | |
| 14 | 1***2 | Маслоотражатель | |
| 15 | 3***0 | Корпус манжеты | |
| 16 | 3***1 | Вал шлицевой | |
| 17 | 3***1 | Прокладка | |
| 18 | 3***А | Корпус манжеты | |
| 19 | 3***1 | Шайба | |
| 20 | Б***6 | Болт М8-6gx20-7796 | |
| 21 | Б***6 | Болт М8-6gx25-7796 | |
| 22 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 23 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 24 | Г***6 | Гайка М30х2-6G-2526 | |
| 25 | Г***5 | Гайка М8-6G-5915 | |
| 26 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 27 | Г***5 | Гайка М30х2-6G-5915 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | Ш***8 | Шайба C 8.01-6958 | |
| 30 | В***3 | Кольцо В85-13943 | |
| 31 | М***2 | Манжета 1.2-60х85-1-8752 | |
| 32 | 5***6 | Подшипник 53612-24696 | |
| 33 | 3***8 | Подшипник 312-8338 | |
| 34 | Ш***0 | Шпонка 2-8х7х25-23360 | |
| 35 | Ш***0 | Шпонка 10х8х28-23360 | |
| 36 | У***M | Уплотнение 52х85х10D FKM | |
| 37 | У***V | Уплотнение CR 52х85х10 HMS4 V | |
| 38 | У***V | Уплотнение CR 52х85х10 HMS5 V |
