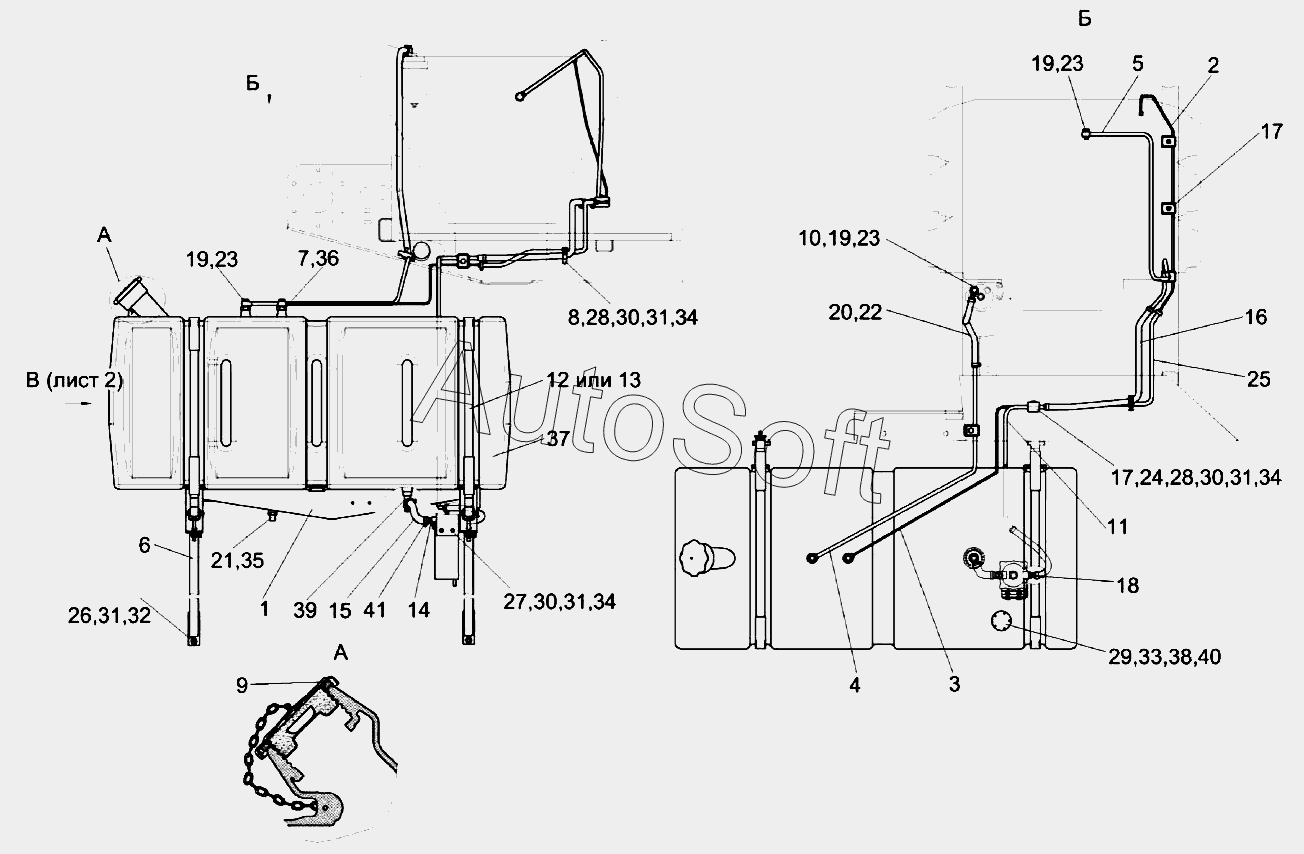

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Установка бака топливного КЗК-8А-2-0126000
/180.gif)
32
22
23
23
23
24
25
26
27
28
28
29
30
30
30
31
31
31
31
21
33
34
34
34
35
36
37
38
39
40
41
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
17
18
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-2-0126000 | К***0 | Установка бака топливного | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Топливопровод сливной | |
| 3 | К***0 | Топливопровод сливной | |
| 4 | К***0 | Топливопровод сливной | |
| 5 | К***0 | Топливопровод заборный | |
| 6 | К***0 | Уголок | |
| 7 | К***0 | Трубка | |
| 8 | К***7 | Хомут | |
| 9 | К***0 | Крышка | |
| 10 | У***0 | Штуцер | |
| 11 | К***4 | Топливопровод заборный | |
| 12 | К***3 | Хомут | |
| 13 | К***1 | Хомут | |
| 14 | К***1 | Штуцер | |
| 15 | К***1 | Рукав | |
| 16 | К***7 | Рукав | |
| 17 | К***9 | Прокладка | |
| 18 | К***А | Штуцер | |
| 19 | К***А | Болт специальный | |
| 20 | К***6 | Рукав | |
| 21 | М***2 | Штуцер | |
| 22 | О***2 | Оплетка | |
| 23 | У***1 | Шайба | |
| 24 | У***А | Брус | |
| 25 | У***2 | Рукав | |
| 26 | Б***6 | Болт М8-6gx25-7796 | |
| 27 | Б***6 | Болт М8-6gx30-7796 | |
| 28 | Б***2 | Болт М8-6gx35-7802 | |
| 29 | В***3 | Винт B.М5-6gx14-17473 | |
| 30 | Г***5 | Гайка М8-6G-5915 | |
| 31 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 32 | Ш***8 | Шайба C 8.01-6958 | |
| 33 | Ш***1 | Шайба C.5.01-11371 | |
| 34 | Ш***1 | Шайба C.8.01-11371 | |
| 35 | 1***2 | Шарик | |
| 36 | 2***8 | Прокладка | |
| 37 | К***1 | Бак топливный | |
| 38 | Д***3 | Датчик ДУМП-03 | |
| 39 | К***О | Кран ВС11-О | |
| 40 | 2***6 | Прокладка | |
| 41 | T***2 | Хомут червячный |
