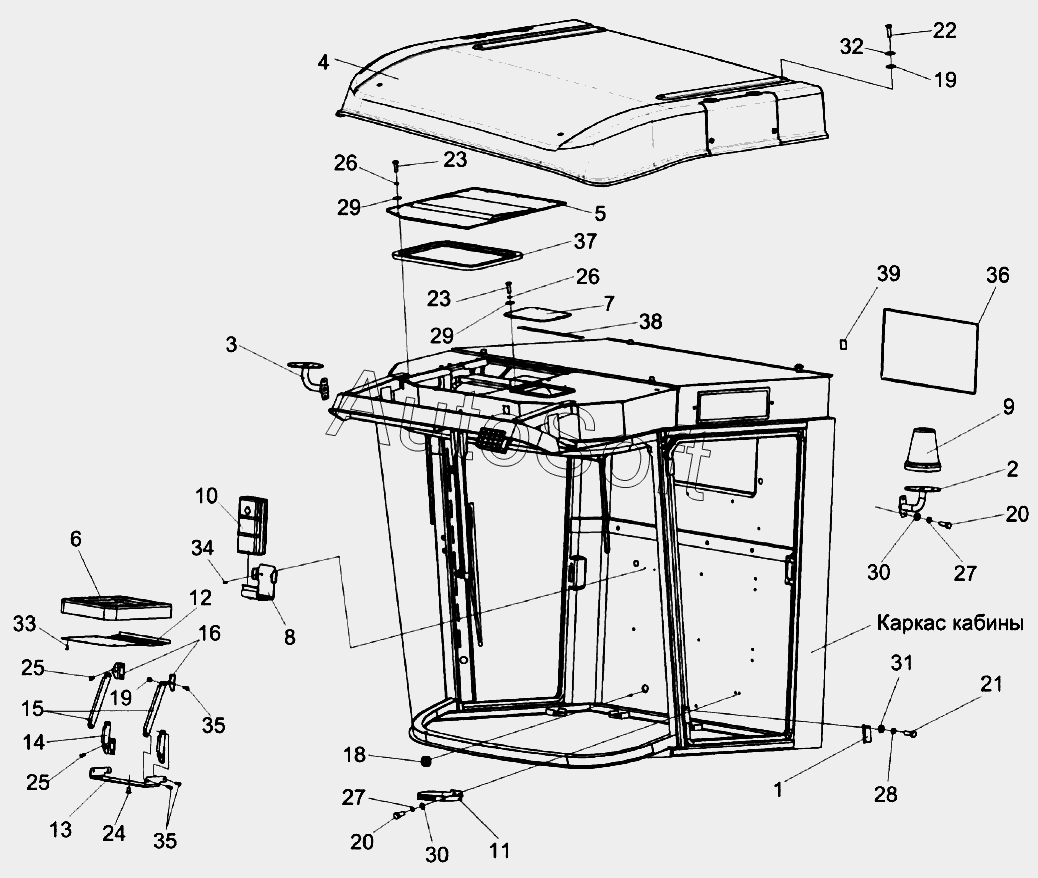

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Кабина КЗК-12-0120000-01
/183.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
23
24
25
25
26
26
27
27
28
29
29
30
30
31
32
33
34
35
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0129660 | К***0 | Сиденье дополнительное | |
| КВС-1-0129670 | К***0 | Механизм трансформации | |
| КЗК-12-0120000-01 | К***1 | Кабина | |
| 1 | К***0 | Петля | |
| 2 | К***0 | Кронштейн | |
| 3 | К***1 | Кронштейн | |
| 4 | К***0 | Крыша | |
| 5 | К***0 | Крышка | |
| 6 | К***0 | Подушка сидения | |
| 7 | С***0 | Люк | |
| 8 | С***0 | Держатель аптечки | |
| 9 | У***0 | Маячок проблесковый | |
| 10 | Р***0 | Аптечка | |
| 11 | 5***0 | Хомут крепления термоса | |
| 12 | К***9 | Кожух | |
| 13 | К***7 | Кронштейн | |
| 14 | К***7 | Тяга | |
| 15 | К***1 | Тяга | |
| 16 | К***8 | Уголок | |
| 17 | К***2 | Втулка | |
| 18 | С***8 | Прокладка | |
| 19 | 5***0 | Втулка | |
| 20 | Б***6 | Болт М8-6ех25-7796 | |
| 21 | Б***6 | Болт М10-6ех20-7796 | |
| 22 | Б***6 | Болт | |
| 23 | Б***8 | Болт М6-6ех20-7798 | |
| 24 | В***5 | Винт В2.М8-6gx16-17475 | |
| 25 | В***5 | Винт В2.М8-6ех25-17475 | |
| 26 | Ш***2 | Шайба А6.65Г-6402 | |
| 27 | Ш***2 | Шайба 8.65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***8 | Шайба С6.01-6958 | |
| 30 | Ш***8 | Шайба С8.01-6958 | |
| 31 | Ш***8 | Шайба С10.01-6958 | |
| 32 | Ш***8 | Шайба С12.01-6958 | |
| 33 | Ш***5 | Шуруп 3-4х16-1145 | |
| 34 | В***5 | Винт 4,2х25 | |
| 35 | З***2 | Заклепка 2.8х16-12642 | |
| 36 | К***9 | Уплотнение | |
| 37 | S***E | Уплотнитель | |
| 38 | К***1 | Уплотнение | |
| 39 | К***2 | Уплотнение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
