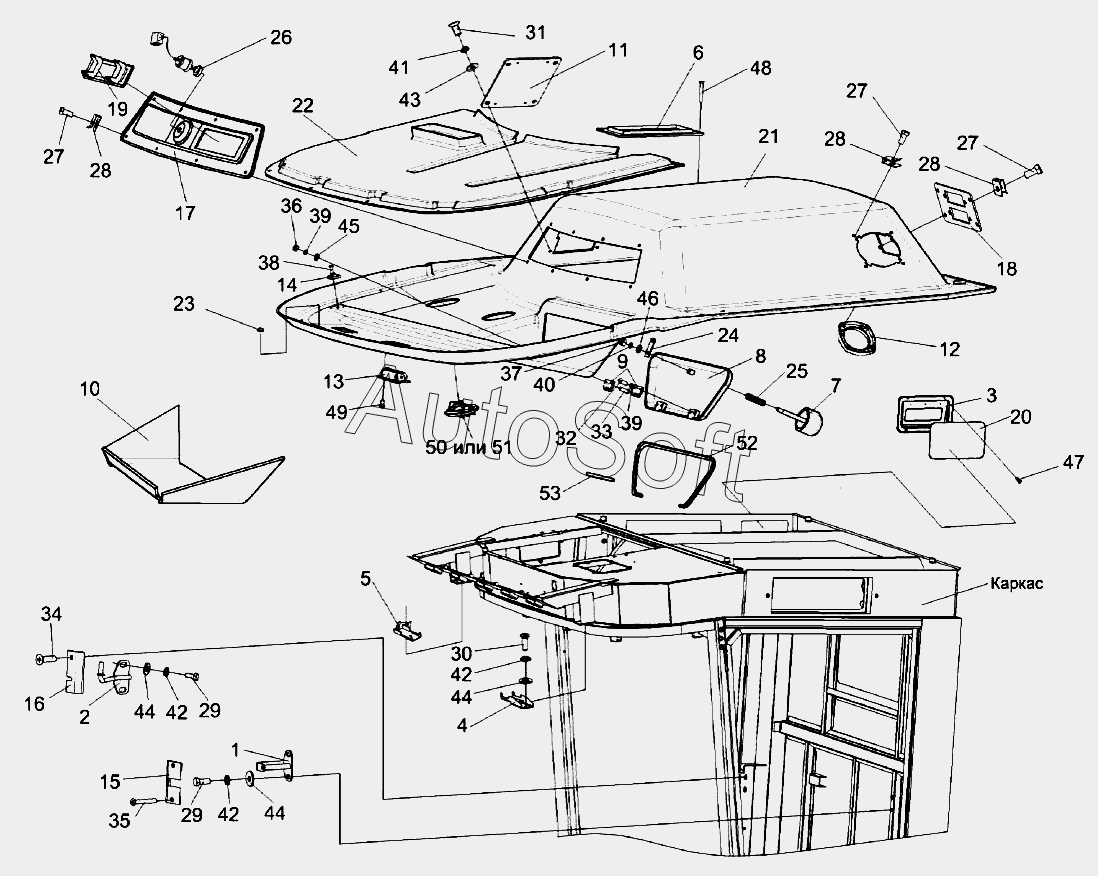

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Кабина КЗК-12-0120000-01
/185.gif)
40
26
27
27
27
28
28
28
29
29
30
31
32
33
34
35
36
37
38
39
39
25
41
42
42
42
43
44
44
44
45
46
47
48
49
50
51
52
53
12
1
2
3
4
5
6
7
8
9
10
11
13
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0120000-01 | К***1 | Кабина | |
| КЗК-12-0120530А | К***А | Крышка | |
| КЗК-12-0120730 | К***0 | Потолок | |
| КЗК-12-0120740 | К***0 | Облицовка потолка | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Клапан | |
| 4 | К***0 | Кронштейн | |
| 5 | К***1 | Кронштейн | |
| 6 | К***0 | Фильтр | |
| 7 | К***А | Ручка | |
| 8 | К***0 | Крышка | |
| 9 | К***0 | Петля | |
| 10 | К***1 | Настил | |
| 11 | К***0 | Крышка | |
| 12 | С***0 | Крышка | |
| 13 | 0***0 | Дефлектор | |
| 13 | С***0 | Дефлектор | |
| 14 | К***1 | Платик | |
| 15 | К***8 | Крышка | |
| 16 | К***9 | Крышка | |
| 17 | К***1 | Панель | |
| 18 | К***9 | Панель | |
| 19 | К***5 | Крышка | |
| 20 | К***9 | Фильтр | |
| 21 | К***9 | Облицовка потолка | |
| 22 | К***1 | Воздуховод | |
| 23 | К***5 | Уплотнение | |
| 24 | К***А | Скоба | |
| 25 | К***5 | Пружина | |
| 26 | У***А | Кнопка | |
| 27 | В***0 | Винт 2-5х2х25-10620 | |
| 28 | 6***4 | Держатель | |
| 29 | Б***6 | Болт М8-6gx20-7796 | |
| 30 | Б***6 | Болт М8-6gx25-7796 | |
| 31 | Б***8 | Болт М6-6gx20-7798 | |
| 32 | В***3 | Винт В.М4-6gx10-17473 | |
| 33 | В***3 | Винт В.М4-6gx12-17473 | |
| 34 | В***5 | Винт В2.М5-6gx30-17475 | |
| 35 | В***5 | Винт В2.М5-6gx40-17475 | |
| 36 | Г***7 | Гайка М4-6G-5927 | |
| 37 | Г***7 | Гайка М5-6G-5927 | |
| 38 | З***2 | Заклепка 565 030 012 | |
| 39 | Ш***2 | Шайба 4.65Г-6402 | |
| 40 | Ш***2 | Шайба 5.65Г-6402 | |
| 41 | Ш***2 | Шайба А6.65Г-6402 | |
| 42 | Ш***2 | Шайба 8.65Г-6402 | |
| 43 | Ш***8 | Шайба С6.01-6958 | |
| 44 | Ш***8 | Шайба С8.01-6958 | |
| 45 | Ш***1 | Шайба С.4.01-11371 | |
| 46 | Ш***1 | Шайба С.5.01-11371 | |
| 47 | В***9 | Винт 4,2Х19 | |
| 48 | Ш***5 | Шуруп саморез | |
| 49 | Ш***2 | Шуруп 3,5х12 | |
| 50 | 3***4 | Распределитель воздуха | |
| 51 | Н***9 | Распределитель воздуха | |
| 52 | К***7 | Уплотнитель | |
| 53 | К***8 | Уплотнитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
