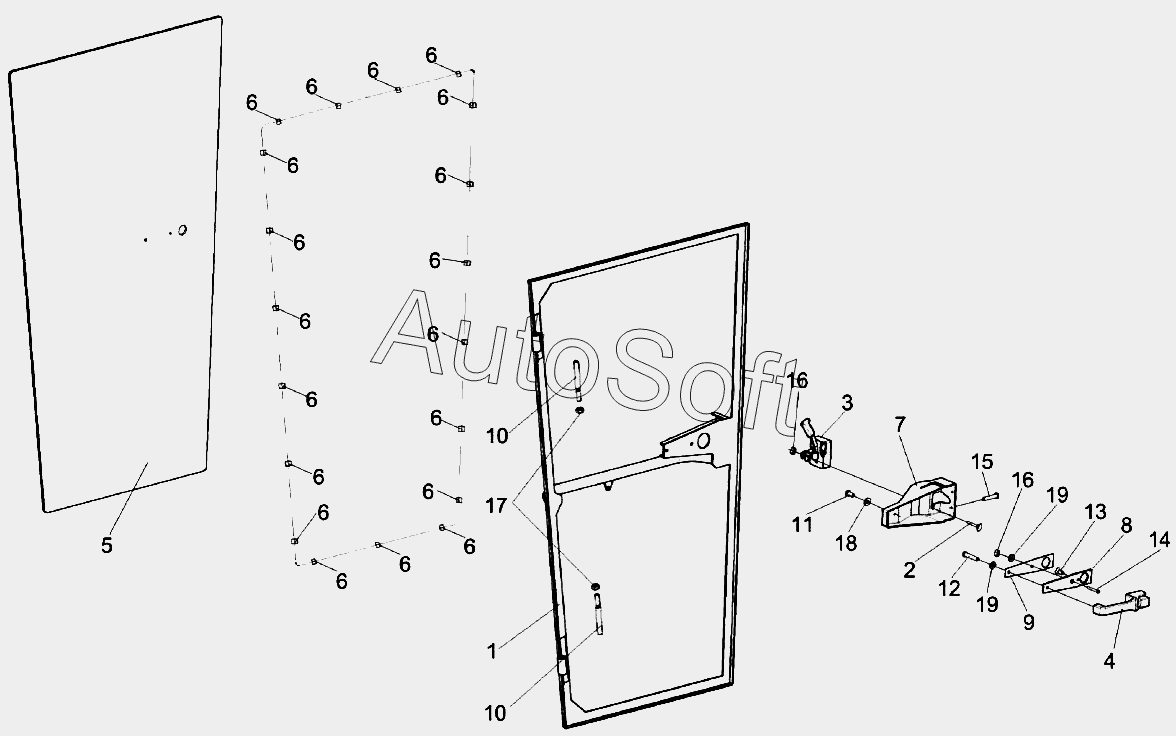

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Дверь КЗК-12-0120330
/187.gif)
1
2
3
4
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
8
9
10
10
11
12
13
14
15
16
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0120330 | К***0 | Дверь | |
| КЗК-12-0120340 | К***0 | Дверь | |
| 1 | К***0 | Каркас | |
| 2 | С***0 | Упор | |
| 3 | 8***1 | Замок | |
| 4 | 8***1 | Ручка | |
| 5 | К***3 | Стекло | |
| 6 | С***2 | Подкладка | |
| 7 | С***1 | Крышка | |
| 8 | С***2 | Прокладка | |
| 9 | С***7 | Пластина | |
| 10 | С***8 | Ось | |
| 11 | В***3 | Винт В.М4-6gx8-17473 | |
| 12 | В***3 | Винт В.М6-6gx30-17473 | |
| 13 | В***5 | Винт В2.М6-6gx12-17475 | |
| 14 | В***5 | Винт В2.М6-6gx25-17475 | |
| 15 | В***5 | Винт В2.М8-6gx16-17475 | |
| 16 | Г***5 | Гайка М6-6G-5915 | |
| 17 | Г***5 | Гайка М12-6G-5915 | |
| 18 | Ш***1 | Шайба С.4.01-11371 | |
| 19 | Ш***1 | Шайба С.6.01-11371 |
