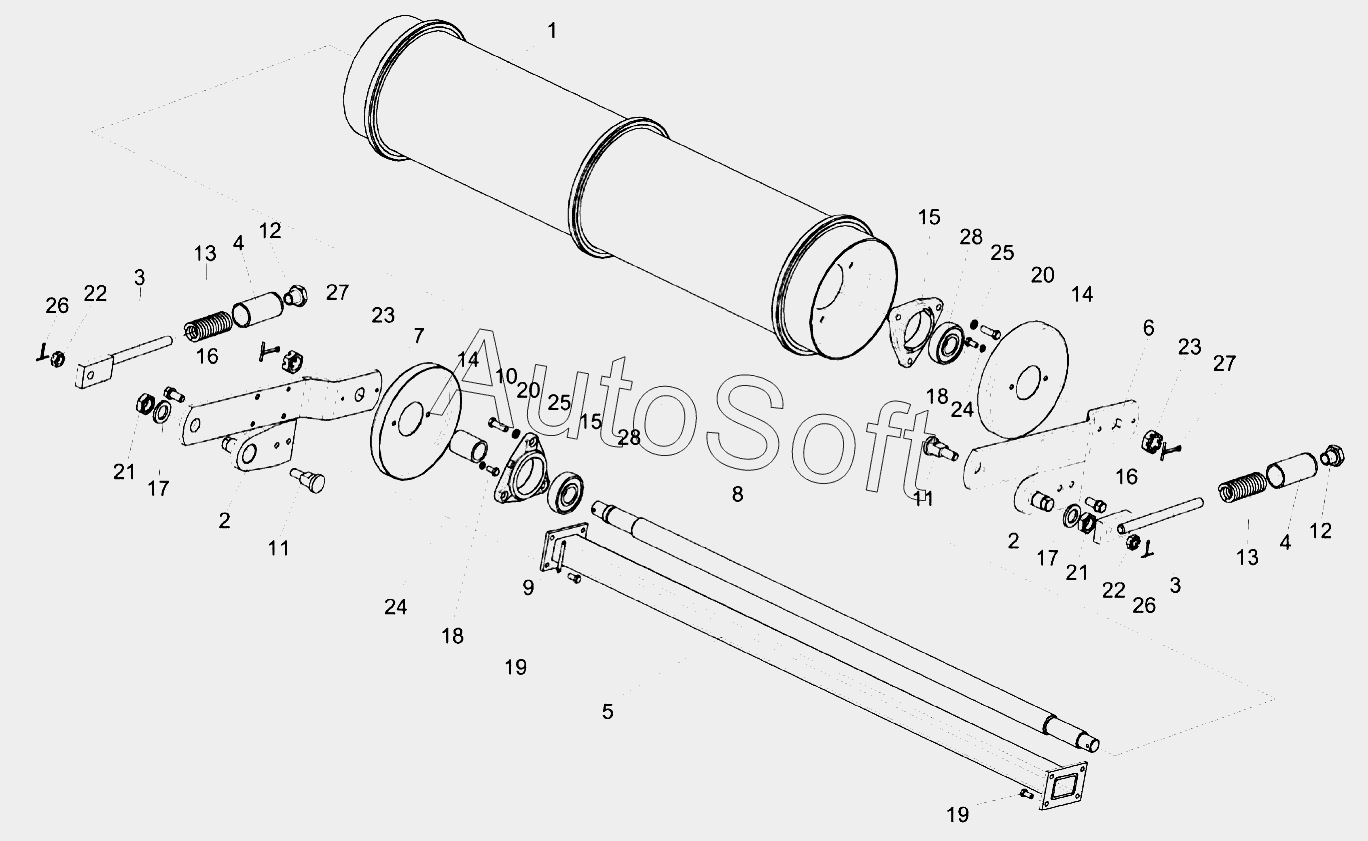

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Установка вала нижнего КЗК-8-1816000
/19.gif)
13
13
28
28
27
27
26
26
25
25
24
24
23
23
22
22
21
21
20
20
19
19
18
18
17
17
16
16
15
15
14
14
12
12
11
11
10
9
8
7
6
5
4
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1816120В | К***В | Рычаг | |
| КЗК-12-1816120В-01 | К***1 | Рычаг | |
| КЗК-8-1816000 | К***0 | Вал нижний | |
| 1 | К***0 | Барабан | |
| 2 | К***0 | Упор | |
| 3 | К***0 | Тяга | |
| 4 | К***0 | Опора | |
| 5 | К***1 | Поперечина | |
| 6 | К***А | Рычаг | |
| 7 | К***1 | Рычаг | |
| 8 | К***1 | Вал | |
| 9 | К***1 | Пластина | |
| 10 | К***4 | Втулка | |
| 11 | К***5 | Ось | |
| 12 | К***6 | Гайка | |
| 13 | К***8 | Пружина | |
| 14 | К***1 | Донышко | |
| 15 | К***6 | Корпус подшипника | |
| 16 | К***2 | Болт | |
| 17 | К***5 | Шайба | |
| 18 | Б***6 | Болт М8-6gx16-7796 | |
| 19 | Б***6 | Болт М10-6gx20-7796 | |
| 20 | Б***6 | Болт М10-6gx30-7796 | |
| 21 | Г***6 | Гайка М24х2-6G-2526 | |
| 22 | Г***9 | Гайка М14-6G-5919 | |
| 23 | Г***6 | Гайка М24х2-6G-2526 | |
| 24 | Ш***2 | Шайба 8.65Г-6402 | |
| 25 | Ш***2 | Шайба 10.65Г-6402 | |
| 26 | Ш***7 | Шплинт 3,2х32-397 | |
| 27 | Ш***7 | Шплинт 5х45-397 | |
| 28 | 5***7 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
