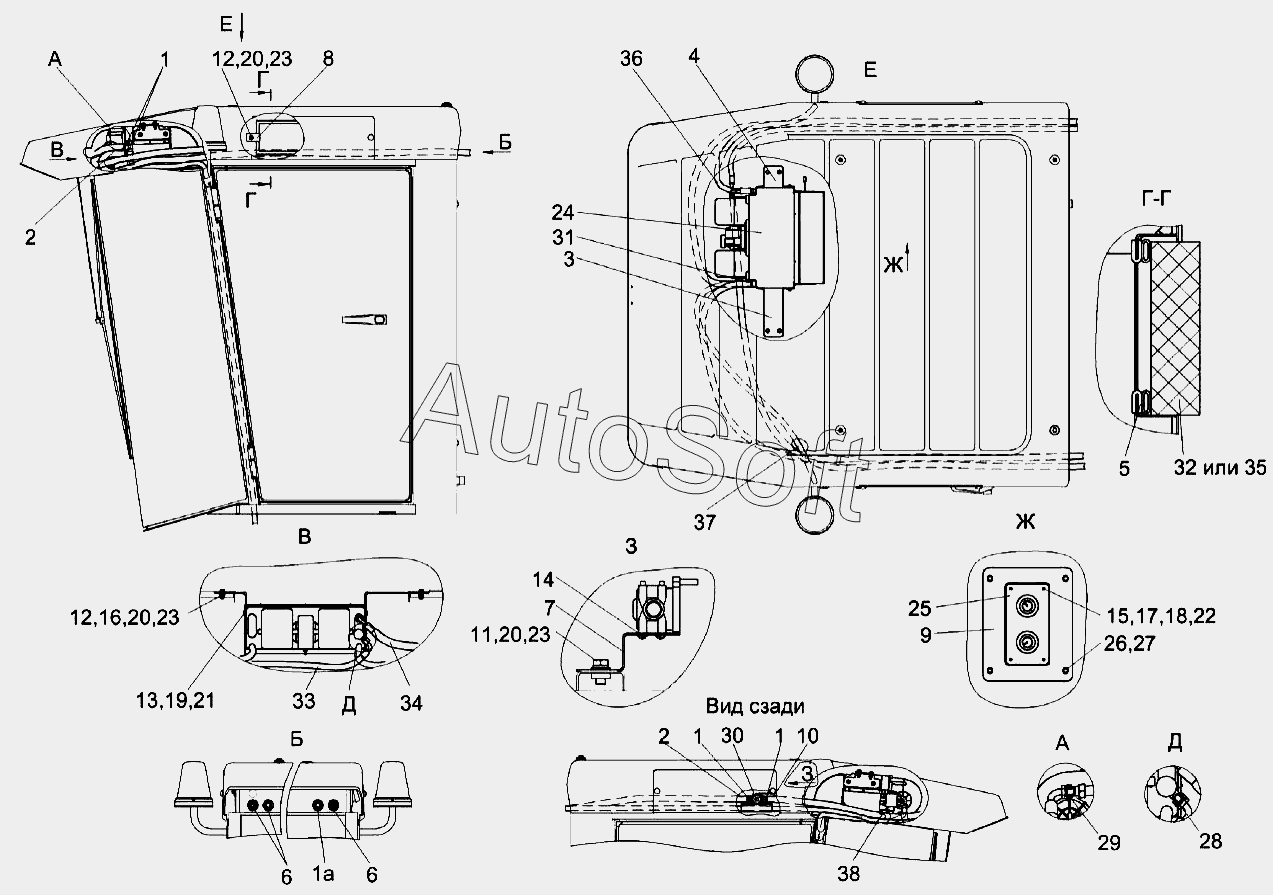

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Установка испарителя КЗК-7-0113040-01
/196.gif)
1
1
1
1а
2
2
3
3
4
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-7-0113040-01 | К***1 | Установка испарителя | |
| 1 | А***0 | Хомут стяжной | |
| 10 | Р***1 | Рукав | |
| 11 | Б***6 | Болт М8-6gx16-7796 | |
| 12 | Б***6 | Болт М8-6gx25-7796 | |
| 13 | Б***8 | Болт М6-6e20-7798 | |
| 14 | В***1 | Винт 4х10-10621 | |
| 15 | В***3 | Винт B.М3-6gx18-17473 | |
| 16 | Г***5 | Гайка М8-6G.8-5915 | |
| 17 | Г***7 | Гайка М3-6G.6-5927 | |
| 18 | Ш***2 | Шайба 3.65Г-6402 | |
| 19 | Ш***2 | Шайба А6.65Г-6402 | |
| 1а | К***0 | Установка втулок | |
| 2 | К***1 | Рукав 16х25-1,6-1036 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***8 | Шайба C 6.01-6958 | |
| 22 | Ш***1 | Шайба C.3.01-11371 | |
| 23 | Ш***1 | Шайба C.8.01-11371 | |
| 24 | 0***0 | Испарительно-отопительный блок с воздуховодом | |
| 25 | 9***0 | Блок управления | |
| 26 | В***0 | Винт 2-5х2х25-10620 | |
| 27 | 6***4 | Держатель | |
| 28 | 0***0 | Кольцо уплотнительное 9/16 | |
| 29 | 0***0 | Кольцо уплотнительное 7/8 | |
| 3 | К***А | Кронштейн | |
| 30 | 1***0 | Кран отопителя | |
| 31 | 0***0 | Уплотнение | |
| 32 | П***0 | Фильтр приточного воздуха ПВ-470 | |
| 33 | 0***0 | Хладонопровод 05-070035-00 | |
| 34 | 0***3 | Хладонопровод | |
| 35 | В***4 | Элемент фильтрующий | |
| 36 | 0***0 | Трубка | |
| 37 | 0***0 | Трубка | |
| 38 | T***2 | Хомут червячный | |
| 4 | К***А | Кронштейн | |
| 5 | К***9 | Уплотнитель | |
| 6 | К***1 | Втулка | |
| 7 | К***1 | Кронштейн | |
| 8 | К***2 | Прижим | |
| 9 | К***2 | Панель |
