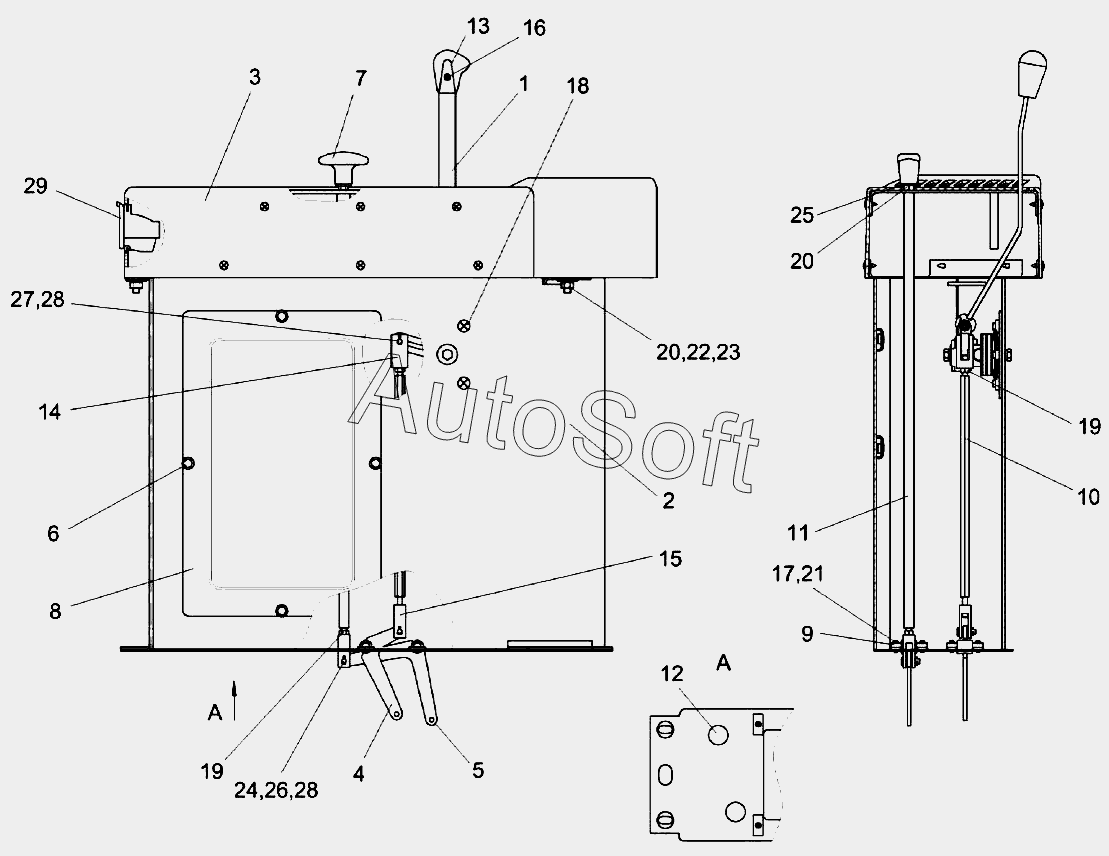

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Пульт управления КЗК-12-0119500В
/200.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0119500В | К***В | Пульт управления | |
| 1 | К***В | Рычаг | |
| 2 | К***Г | Корпус | |
| 3 | К***А | Корпус | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Рычаг | |
| 6 | Р***0 | Ручка | |
| 7 | У***0 | Ручка | |
| 8 | К***8 | Крышка | |
| 9 | К***9 | Ось | |
| 10 | К***3 | Переходник | |
| 11 | К***5 | Тяга | |
| 12 | К***2 | Заглушка | |
| 13 | У***5 | Рукоятка | |
| 14 | У***1 | Вилка | |
| 15 | У***3 | Вилка | |
| 16 | В***5 | Винт B2.М4-6gx12-17475 | |
| 17 | В***3 | Винт B.М4-6gx16-17473 | |
| 18 | В***5 | Винт B2.М8-6gx16-17475 | |
| 19 | Г***5 | Гайка М6-6G-5915 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Ш***2 | Шайба 4.65Г-6402 | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 23 | Ш***8 | Шайба C 8.01-6958 | |
| 24 | Ш***1 | Шайба C.6.01-11371 | |
| 25 | Ш***1 | Шайба C.8.01-11371 | |
| 26 | 6***0 | Ось 6-6 b12х20-9650 | |
| 27 | 6***0 | Ось 6-6 b12х25-9650 | |
| 28 | Ш***7 | Шплинт 1,6х16-397 | |
| 29 | 8***0 | Пепельница |
