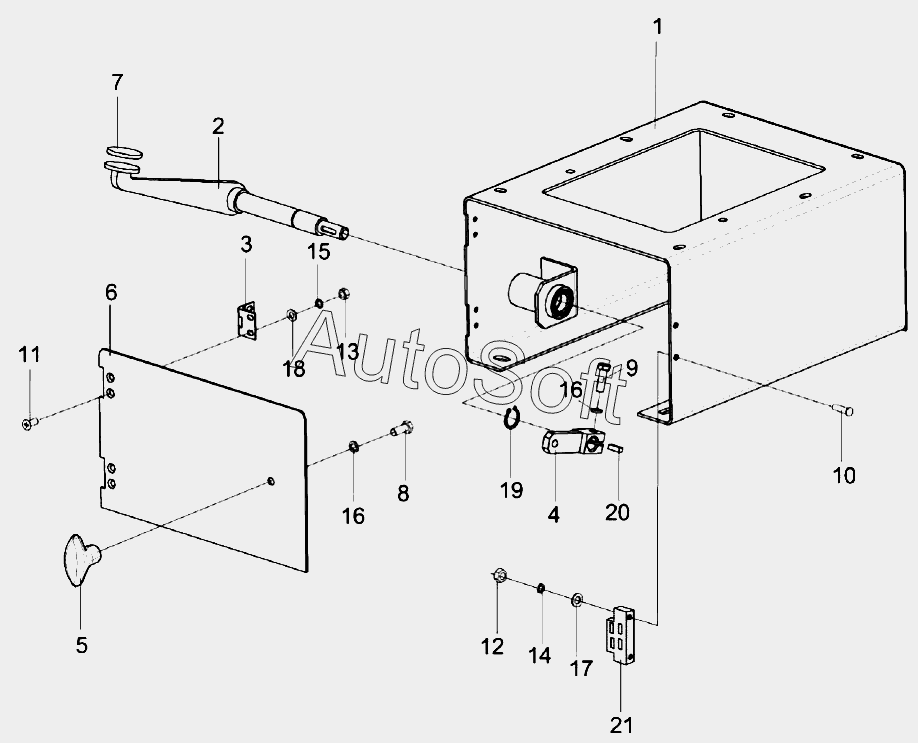

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Кронштейн КЗК-7-0119350А
/204.gif)
11
21
20
19
18
17
16
16
15
14
13
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-7-0119350А | К***А | Кронштейн | |
| 1 | К***А | Кронштейн | |
| 2 | К***А | Педаль | |
| 3 | К***0 | Петля | |
| 4 | К***0 | Рычаг | |
| 5 | У***0 | Ручка | |
| 6 | К***9 | Дверь | |
| 7 | А***1 | Накладка педали | |
| 8 | Б***6 | Болт М8-6gx20-7796 | |
| 9 | Б***6 | Болт М8-6gx25-7796 | |
| 10 | В***5 | Винт В2.М3-6gx12-17475 | |
| 11 | В***5 | Винт В2.М5-6gx12-17475 | |
| 12 | Г***7 | Гайка М3-6G-5927 | |
| 13 | Г***7 | Гайка М5-6G-5927 | |
| 14 | Ш***2 | Шайба 3.65Г-6402 | |
| 15 | Ш***2 | Шайба 5.65Г-6402 | |
| 16 | Ш***2 | Шайба 8.65Г-6402 | |
| 17 | Ш***1 | Шайба С.3.01-11371 | |
| 18 | Ш***1 | Шайба С.5.01-11371 | |
| 19 | В***2 | Кольцо В20-13942 | |
| 20 | Ш***0 | Шпонка 5х5х16-23360 | |
| 21 | З***0 | Защелка магнитная |
