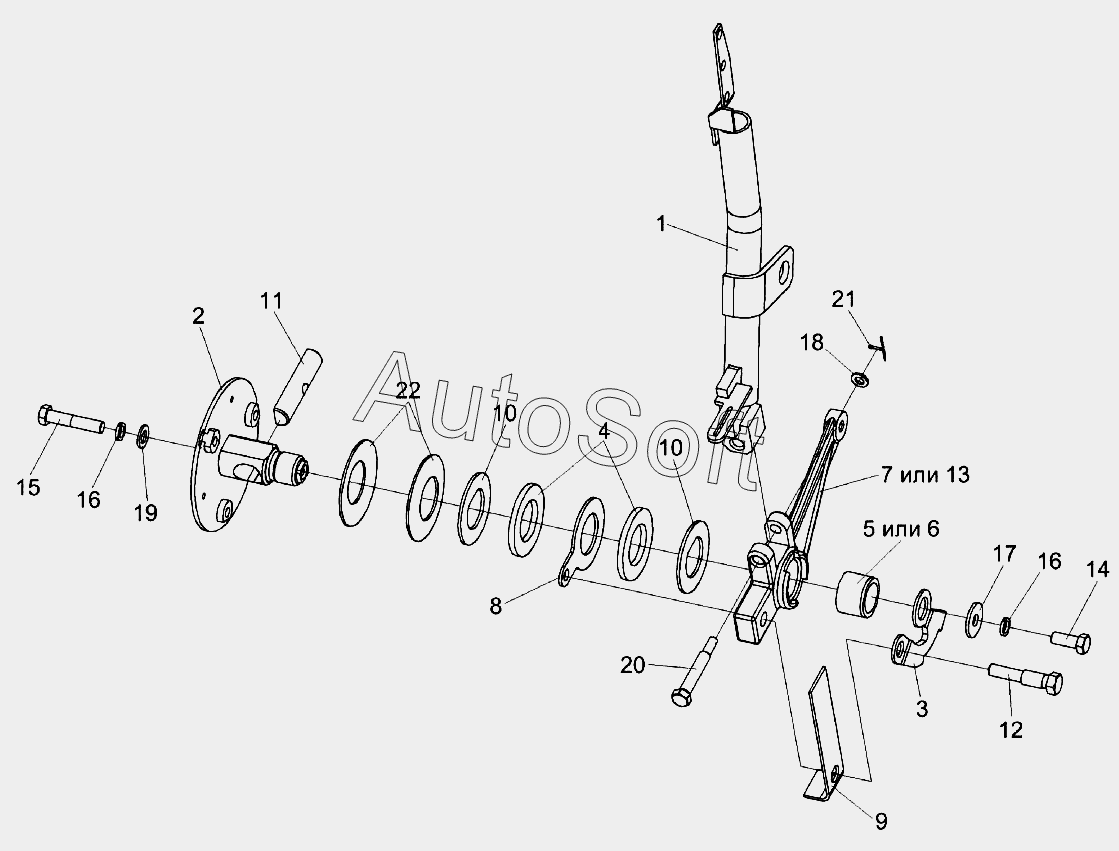

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Рычаг КЗК-12-0119920Б
/207.gif)
10
10
22
21
20
19
18
17
16
16
15
14
13
12
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0119920Б | К***Б | Рычаг | |
| УЭС0300910 | У***0 | Ось | |
| УЭС0300950 | У***0 | Рычаг | |
| 1 | К***В | Рычаг | |
| 2 | У***0 | Ось | |
| 3 | К***А | Сектор | |
| 4 | У***1 | Накладка | |
| 5 | У***А | Втулка | |
| 6 | У***8 | Втулка | |
| 7 | У***1 | Рычаг | |
| 8 | У***1 | Шайба сцепления | |
| 9 | У***5 | Пружина | |
| 10 | У***7 | Шайба | |
| 11 | У***3 | Вороток | |
| 12 | У***4 | Болт | |
| 13 | У***1 | Рычаг | |
| 14 | Б***6 | Болт М8-6gx20-7796 | |
| 15 | Б***6 | Болт М8-6gx40-7796 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***8 | Шайба | |
| 18 | Ш***0 | Шайба С.8.01-10450 | |
| 19 | Ш***1 | Шайба С.8.01-11371 | |
| 20 | 6***0 | Ось 6-8 b12х50-9650 | |
| 21 | Ш***7 | Шплинт 2х20-397 | |
| 22 | I***7 | Пружина тарельчатая |
