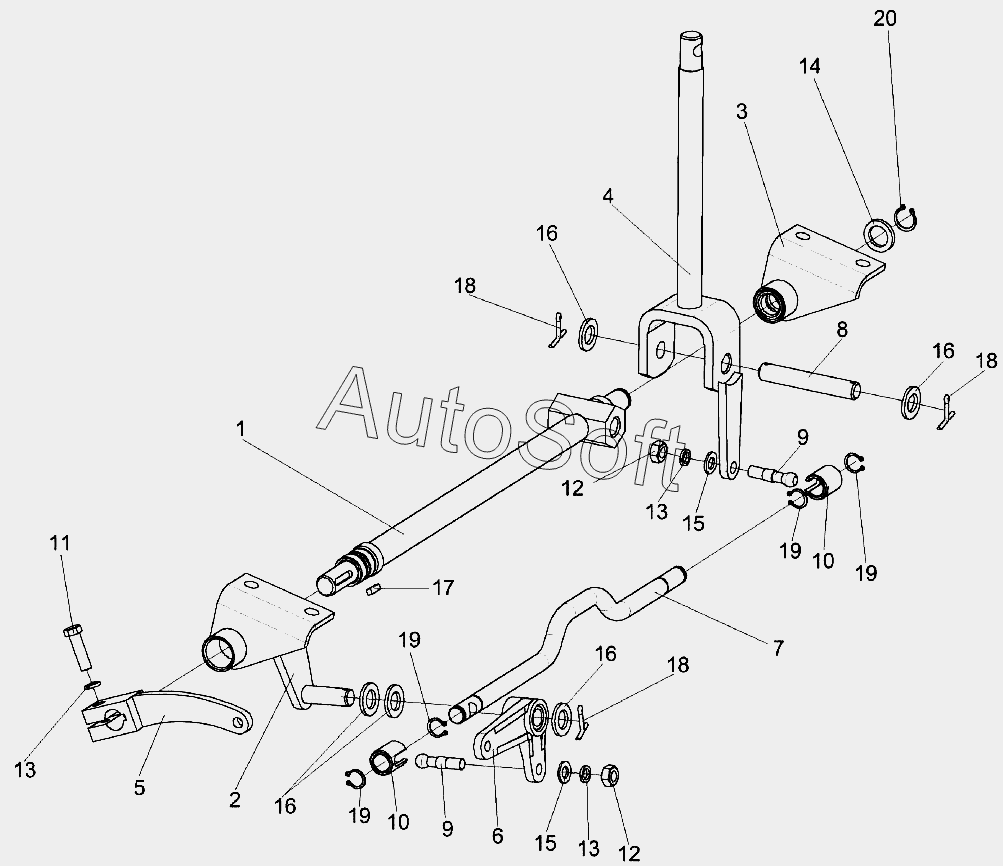

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Блок переключения КЗК-8-0119060
/222.gif)
1
2
3
4
5
6
7
8
9
9
10
10
11
12
12
13
13
13
14
15
15
16
16
16
16
17
18
18
18
19
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-0119060 | К***0 | Блок переключения | |
| КЗК-8-0119190 | К***0 | Тяга | |
| 1 | К***0 | Вал | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Кронштейн | |
| 4 | К***А | Рычаг | |
| 5 | К***0 | Рычаг | |
| 6 | К***0 | Рычаг | |
| 7 | К***2 | Тяга | |
| 8 | К***8 | Ось | |
| 9 | Р***Б | Палец | |
| 10 | Р***Б | Втулка | |
| 11 | Б***6 | Болт М10-6gx35-7796 | |
| 12 | Г***5 | Гайка М10-6G-5915 | |
| 13 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 14 | Ш***9 | Шайба 20.01-9649 | |
| 15 | Ш***1 | Шайба С.10.01-11371 | |
| 16 | Ш***1 | Шайба С.16.01-11371 | |
| 17 | Ш***0 | Шпонка 2-6х6х25-23360 | |
| 18 | Ш***7 | Шплинт 4х22-397 | |
| 19 | В***2 | Кольцо В16 ГОСТ 13942 | |
| 20 | В***2 | Кольцо В20-13942 |
