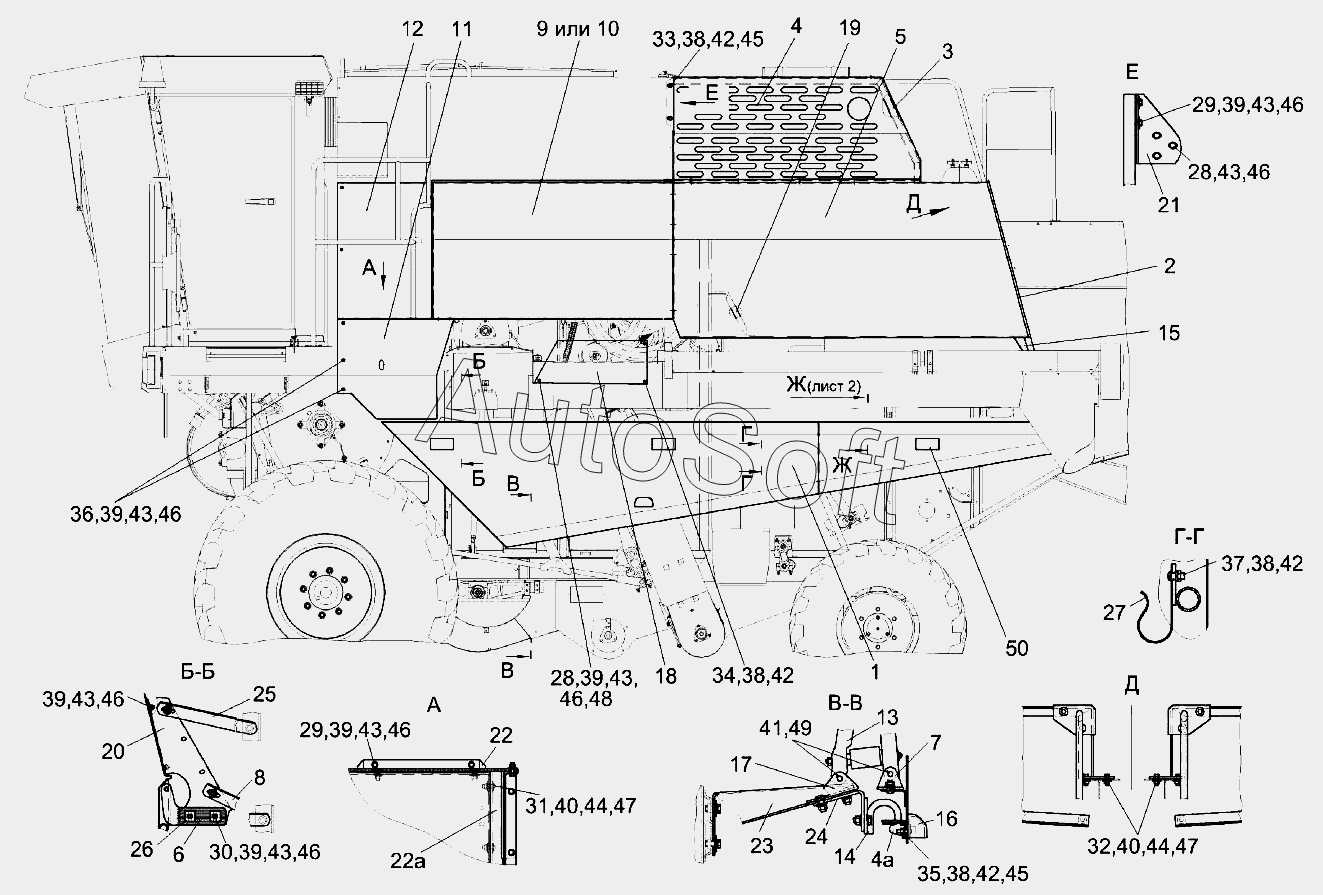

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Установка капотов и ограждений КЗК-8А-0128000-03
/228.gif)
1
2
3
4
4а
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22а
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
38
38
38
39
39
39
39
39
39
40
40
41
42
42
42
42
43
43
43
43
43
43
43
44
44
45
45
46
46
46
46
46
46
46
47
47
48
49
50
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-0128000-03 | К***3 | Установка капотов и ограждений | |
| 1 | К***0 | Капот | |
| 10 | К***0 | Панель | |
| 11 | К***0 | Панель | |
| 12 | К***0 | Панель | |
| 13 | К***0 | Механизм фиксации | |
| 14 | К***0 | Зацеп | |
| 15 | К***7 | Обечайка | |
| 16 | К***5 | Рукоятка | |
| 17 | К***5 | Кронштейн | |
| 18 | К***1 | Ограждение | |
| 19 | К***А | Раскос | |
| 2 | К***0 | Панель | |
| 20 | К***9 | Кронштейн | |
| 21 | К***3 | Кронштейн | |
| 22 | К***4 | Уголок | |
| 22а | К***5 | Кронштейн | |
| 23 | К***7 | Кронштейн | |
| 24 | К***1 | Кронштейн | |
| 25 | К***5 | Уголок | |
| 26 | К***6 | Пластина | |
| 27 | К***6 | Зажим | |
| 28 | Б***6 | Болт М8-6gx20-7796 | |
| 29 | Б***6 | Болт М8-6gx25-7796 | |
| 3 | К***0 | Опора левая | |
| 30 | Б***6 | Болт М8-6gx30-7796 | |
| 31 | Б***6 | Болт М10-6gx25-7796 | |
| 32 | Б***6 | Болт М10-6gx30-7796 | |
| 33 | Б***8 | Болт М6-6gx16-7798 | |
| 34 | Б***8 | Болт М6-6gx20-7798 | |
| 35 | Б***2 | Болт М6-6gx25-7802 | |
| 36 | Б***2 | Болт М8-6gx20-7802 | |
| 37 | В***3 | Винт B.М6-6gx16-17473 | |
| 38 | Г***5 | Гайка М6-6G-5915 | |
| 39 | Г***5 | Гайка М8-6G-5915 | |
| 4 | К***0 | Капот двигателя | |
| 40 | Г***5 | Гайка М10-6G-5915 | |
| 41 | 6***0 | Ось 6-8 b12х45-9650 | |
| 42 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 43 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 44 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 45 | Ш***8 | Шайба | |
| 46 | Ш***8 | Шайба С8.01-6958 | |
| 47 | Ш***8 | Шайба А10.01-6958 | |
| 48 | Ш***1 | Шайба C.8.01-11371 | |
| 49 | Ш***7 | Шплинт 2х18-397 | |
| 4а | К***0 | Замок | |
| 5 | К***0 | Панель | |
| 50 | 3***1 | Световозвращатель | |
| 50 | К***А | Световозвращатель | |
| 6 | К***1 | Кронштейн | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Подкос | |
| 9 | К***0 | Панель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
