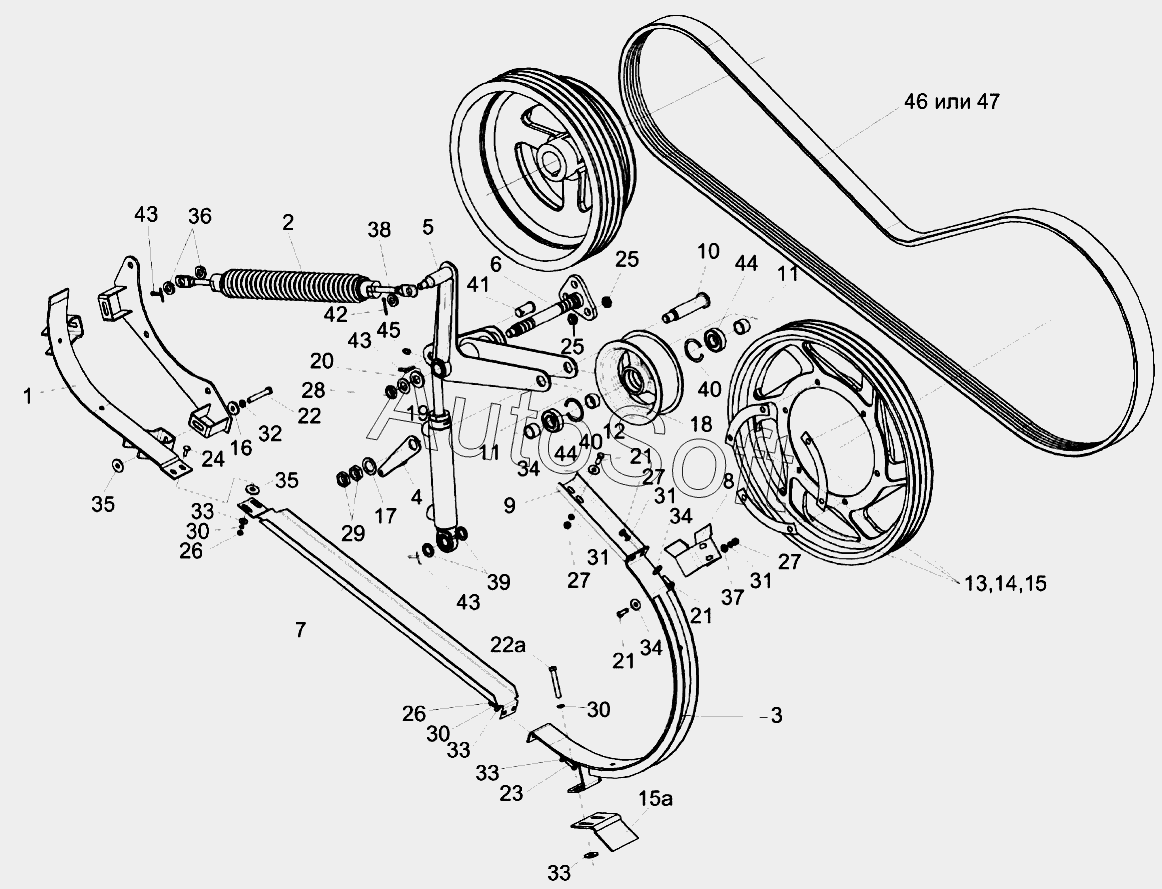

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Привод наклонной камеры КЗК 0125000
/24.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15а
16
17
18
19
20
21
21
21
22
22а
23
24
25
25
26
26
27
27
27
28
29
30
30
30
31
31
31
32
33
33
33
33
34
34
34
35
35
36
37
38
39
40
40
41
42
43
43
43
44
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0125000 | К***0 | Привод наклонной камеры | |
| 1 | К***0 | Щиток | |
| 10 | К***1 | Ось | |
| 11 | К***3 | Втулка | |
| 12 | К***4 | Втулка | |
| 13 | К***6 | Прокладка | |
| 14 | К***1 | Прокладка | |
| 15 | К***2 | Прокладка | |
| 15а | К***5 | Кронштейн | |
| 16 | К***7 | Шайба | |
| 17 | К***8 | Шайба специальная | |
| 18 | К***2 | Ролик | |
| 19 | П***4 | Шайба | |
| 2 | К***0 | Пружина | |
| 20 | П***5 | Шайба | |
| 21 | Б***6 | Болт М8-6ех25-7796 | |
| 22 | Б***6 | Болт М10-6ех85-7796 | |
| 22а | Б***8 | Болт М6-6ех12-7798 | |
| 23 | Б***8 | Болт М6-6ех25-7798 | |
| 24 | Б***2 | Болт М6-6ех20-7802 | |
| 25 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 26 | Г***5 | Гайка М6-6G-5915 | |
| 27 | Г***5 | Гайка М8-6G-5915 | |
| 28 | Г***6 | Гайка М18х1,5-6G-5916 | |
| 29 | Г***6 | Гайка М20-6G-5916 | |
| 3 | К***А | Щиток | |
| 30 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 33 | Ш***8 | Шайба С.6.01-6958 | |
| 34 | Ш***8 | Шайба С.8.01-6958 | |
| 35 | Ш***8 | Шайба С.10.01-6958 | |
| 36 | Ш***9 | Шайба 20.01-9649 | |
| 37 | Ш***1 | Шайба С.8.01-11371 | |
| 38 | Ш***1 | Шайба С.14.01-11371 | |
| 39 | Ш***1 | Шайба С.16.01-11371 | |
| 4 | К***0 | Кронштейн | |
| 40 | В***1 | Кольцо | |
| 41 | 6***0 | Ось 6-20 b12х40-9650 | |
| 42 | Ш***7 | Шплинт 4х28-397 | |
| 43 | Ш***7 | Шплинт 5х32-397 | |
| 44 | 1***2 | Подшипник | |
| 45 | 1***3 | Масленка | |
| 46 | 3***A | Ремень | |
| 47 | 3***a | Ремень | |
| 5 | К***0 | Рычаг | |
| 6 | К***А | Опора | |
| 7 | К***7 | Щиток | |
| 8 | К***1 | Кронштейн | |
| 9 | К***2 | Щиток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
