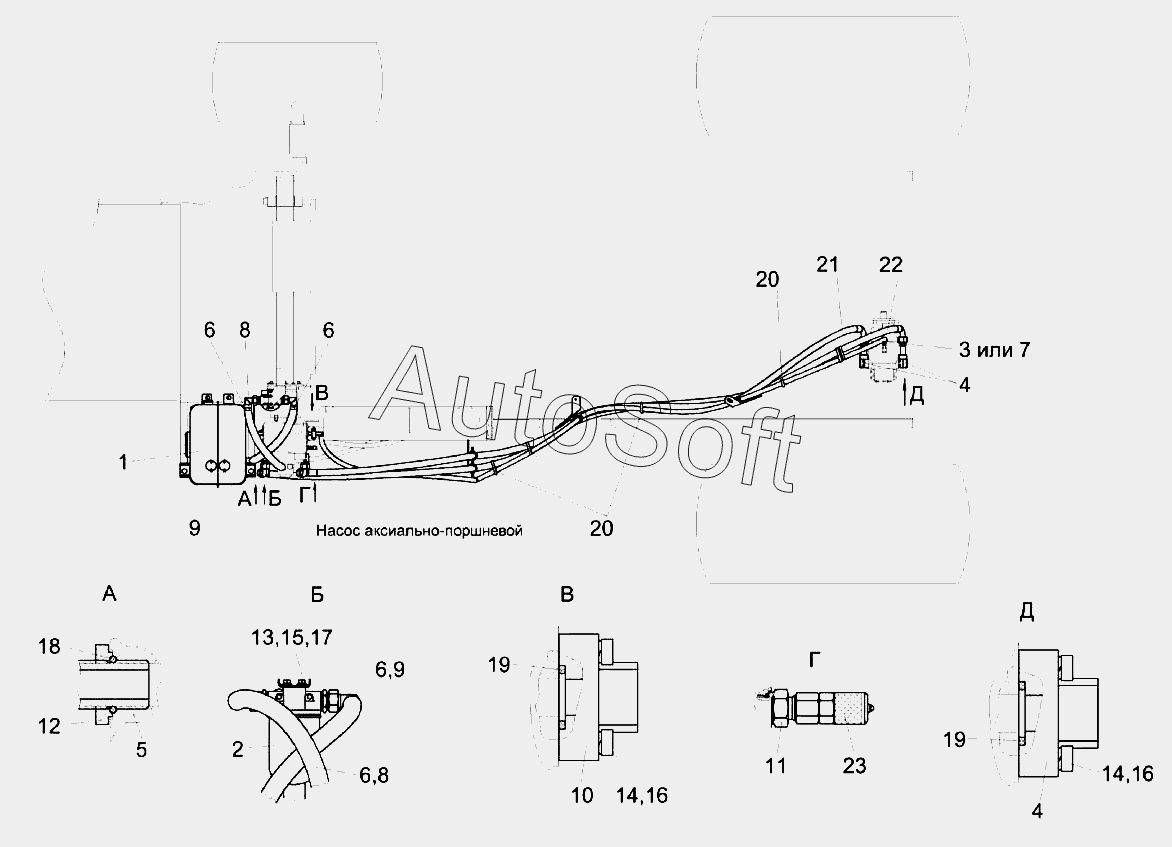

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Гидросистема привода ходовой части КЗК-8А-0601000
/238.gif)
1
2
3
4
4
5
6
6
6
6
7
8
8
9
9
10
11
12
13
14
14
15
16
16
17
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-0601000 | К***0 | Гидросистема привода ходовой части | |
| 1 | К***А | Бак масляный | |
| 2 | К***0 | Фильтр | |
| 3 | К***1 | Рукав сборный | |
| 4 | К***0 | Угольник | |
| 5 | У***А | Угольник ввертный | |
| 6 | А***0 | Хомут стяжной | |
| 7 | Р***0 | Рукав 20х29-1,6-10362 | |
| 8 | Р***8 | Рукав Б-1-32 - 5398 | |
| 9 | Р***0 | Рукав Б-1-32 - 5398 | |
| 10 | К***9 | Фланец | |
| 11 | К***7 | Штуцер | |
| 12 | К***2 | Контргайка | |
| 13 | Б***6 | Болт М8-6gx20-7796 | |
| 14 | В***8 | Винт М12-6gx45-11738 | |
| 15 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 16 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 17 | Ш***1 | Шайба C.8.01-11371 | |
| 18 | 0***3 | Кольцо | |
| 19 | Г***3 | Кольцо уплотнительное | |
| 20 | 2***2 | Лента стяжная | |
| 21 | Р***° | Рукав высокого давления | |
| 22 | Р***° | Рукав высокого давления | |
| 23 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
