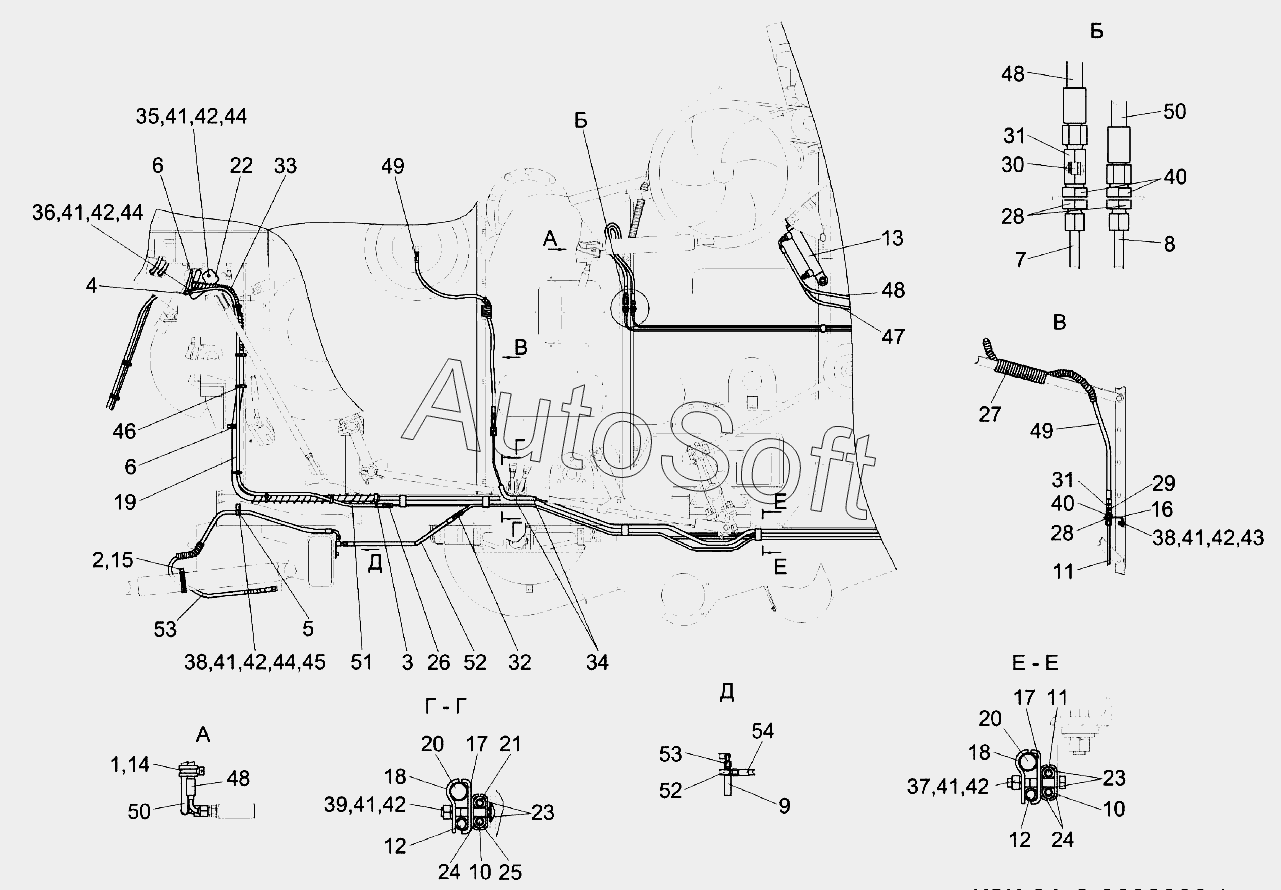

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-8А-2-0602000 (вид слева)
/242.gif)
1
2
3
4
5
6
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
17
18
18
19
20
20
21
22
23
23
24
24
25
26
27
28
28
29
30
31
31
32
33
34
35
36
37
38
38
39
40
40
41
41
41
41
41
41
42
42
42
42
42
42
43
44
44
44
45
46
47
48
48
48
49
49
50
50
51
52
52
53
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-2-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| Лента20х16х20 | Л***0 | Лента | |
| 1 | А***0 | Хомут стяжной | |
| 2 | А***0 | Хомут стяжной | |
| 3 | А***0 | Хомут стяжной | |
| 4 | К***0 | Хомут | |
| 5 | К***1 | Хомут | |
| 6 | К***4 | Хомут | |
| 7 | К***0 | Трубопровод | |
| 8 | К***1 | Трубопровод | |
| 9 | К***0 | Тройник | |
| 10 | К***0 | Трубопровод | |
| 11 | К***0 | Трубопровод | |
| 12 | К***0 | Трубопровод | |
| 13 | К***0 | Гидроцилиндр | |
| 14 | К***5 | Уплотнение ПР-067 | |
| 15 | К***1 | Уплотнитель ПР-067 | |
| 16 | К***3 | Кронштейн | |
| 17 | К***9 | Прижим | |
| 18 | К***1 | Прижим | |
| 19 | Р***5 | Рукав18x27-1,6 - 10362 1_=(2500±10) мм | |
| 20 | К***1 | Труба | |
| 21 | К***6 | Труба 8х1-8734 /В20-8733 | |
| 22 | К***4 | Кронштейн | |
| 23 | К***9 | Прокладка | |
| 24 | К***1 | Прижим | |
| 25 | К***1 | Прижим | |
| 26 | К***3 | Штуцер | |
| 27 | О***8 | Оплетка | |
| 28 | П***А | Штуцер проходной | |
| 29 | П***2 | Ниппель | |
| 30 | П***3 | Ниппель | |
| 31 | П***А | Штуцер | |
| 32 | У***4 | Штуцер | |
| 33 | У***7 | Оплетка | |
| 34 | У***7 | Рукав | |
| 35 | Б***6 | Болт М8-6gx20-7796 | |
| 36 | Б***6 | Болт М8-6gx25-7796 | |
| 37 | Б***6 | Болт М8-6gx50-7796 | |
| 38 | Б***2 | Болт М8-6gx20-7802 | |
| 39 | Б***2 | Болт М8-6gx45-7802 | |
| 40 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 41 | Г***5 | Гайка М8-6G-5915 | |
| 42 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 43 | Ш***8 | Шайба C 8.01-6958 | |
| 44 | Ш***1 | Шайба C.8.01-11371 | |
| 45 | Ш***1 | Шайба C.10.01-11371 | |
| 46 | Л***а | Лента стяжная зубчатая | |
| 47 | Р***° | Рукав высокого давления | |
| 48 | Р***° | Рукав высокого давления | |
| 49 | Р***0 | Рукав высокого давления | |
| 50 | Р***° | Рукав высокого давления | |
| 51 | Р***° | Рукав высокого давления РВД 6-1 SN-М16х1,5-60°-3400-0°-90° | |
| 52 | Р***0 | Рукав высокого давления РВД 8-2SN-М16х1,5-60°-800 | |
| 53 | Р***° | Рукав высокого давления | |
| 54 | Р***0 | Рукав высокого давления |
