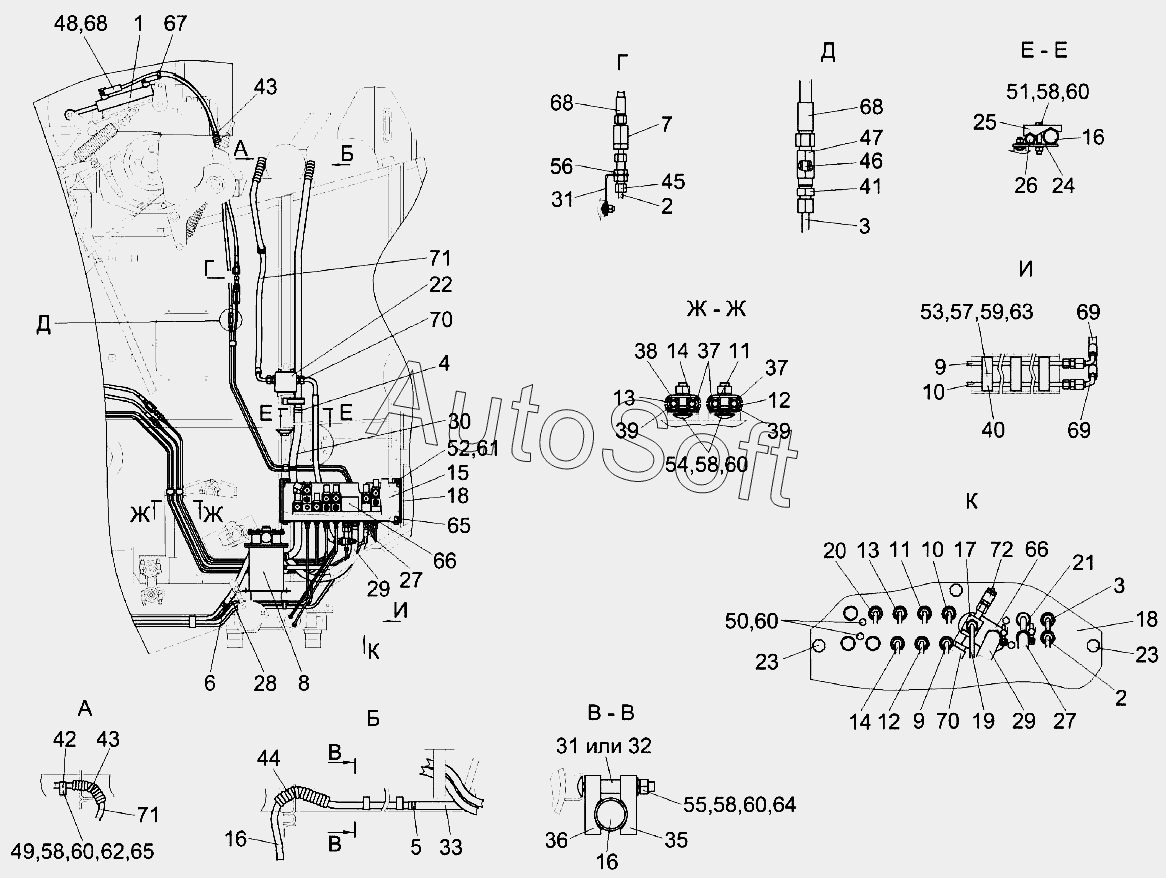

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-8А-2-0602000 (вид слева)
/243.gif)
45
54
53
52
51
50
49
48
47
46
55
44
43
43
42
41
40
39
39
38
37
37
64
72
71
71
70
70
69
69
68
68
68
67
66
66
65
65
36
63
62
61
60
60
60
60
60
59
58
58
58
58
57
56
9
9
17
16
16
16
15
14
14
13
13
12
12
11
11
10
10
18
18
8
7
6
5
4
3
3
2
2
1
27
27
35
34
33
32
31
31
30
29
29
28
26
25
24
23
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-2-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | К***0 | Гидроцилиндр | |
| 2 | К***0 | Трубопровод | |
| 3 | К***0 | Трубопровод | |
| 4 | А***0 | Хомут стяжной | |
| 5 | А***0 | Хомут стяжной | |
| 6 | А***0 | Хомут стяжной | |
| 7 | К***1 | Дроссель с обратным клапаном | |
| 8 | К***0 | Фильтр | |
| 9 | К***0 | Трубопровод | |
| 10 | К***1 | Трубопровод | |
| 11 | К***0 | Трубопровод | |
| 12 | К***1 | Трубопровод | |
| 13 | К***0 | Трубопровод | |
| 14 | К***1 | Трубопровод | |
| 15 | К***0 | Кожух | |
| 16 | К***0 | Трубопровод | |
| 17 | К***0 | Крестовина | |
| 18 | К***0 | Кронштейн гидроблока | |
| 19 | К***0 | Трубопровод | |
| 20 | К***0 | Трубопровод | |
| 21 | К***0 | Трубопровод | |
| 22 | К***0 | Фильтр напорный | |
| 23 | У***1 | Рукоятка | |
| 24 | К***6 | Планка | |
| 25 | К***1 | Прижим | |
| 26 | К***8 | Труба 20х2-8734 | |
| 27 | Р***4 | Рукав12x20-1,6 - 10362 | |
| 28 | Р***3 | Рукав | |
| 29 | Р***1 | Рукав20х29-1,6 - 10362 | |
| 30 | Р***8 | Рукав25х35-1,6 - 10362 | |
| 31 | К***1 | Втулка | |
| 32 | К***2 | Втулка | |
| 33 | Р***7 | Рукав | |
| 34 | К***5 | Кронштейн | |
| 35 | К***1 | Прижим | |
| 36 | К***1 | Прижим | |
| 37 | К***9 | Прокладка | |
| 38 | К***1 | Прижим | |
| 39 | К***1 | Прижим | |
| 40 | К***1 | Брус | |
| 41 | К***3 | Штуцер | |
| 42 | К***1 | Брус | |
| 43 | О***2 | Оплетка | |
| 44 | О***6 | Оплетка 20x16x20 | |
| 45 | П***А | Штуцер проходной | |
| 46 | П***2 | Ниппель | |
| 47 | П***А | Штуцер | |
| 48 | Р***8 | Рукав20х29-1,6 - 10362 | |
| 49 | У***1 | Болт | |
| 50 | Б***6 | Болт М8-6gx16-7796 | |
| 51 | Б***6 | Болт М8-6gx60-7796 | |
| 52 | Б***6 | Болт М12-6gx25-7796 | |
| 53 | Б***8 | Болт М6-6gx35-7798 | |
| 54 | Б***2 | Болт М8-6gx30-7802 | |
| 55 | Б***2 | Болт М8-6gx65-7802 | |
| 56 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 57 | Г***5 | Гайка М6-6G-5915 | |
| 58 | Г***5 | Гайка М8-6G-5915 | |
| 59 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 60 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 61 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 62 | Ш***8 | Шайба C 8.01-6958 | |
| 63 | Ш***8 | Шайба C 6.01-6958 | |
| 64 | Ш***1 | Шайба C.8.01-11371 | |
| 65 | Ш***1 | Шайба C.12.01-11371 | |
| 66 | G***1 | Гидроблок | |
| 67 | Л***а | Лента стяжная зубчатая | |
| 68 | Р***° | Рукав высокого давления | |
| 69 | Р***° | Рукав высокого давления | |
| 70 | Р***° | Рукав высокого давления | |
| 71 | Р***° | Рукав высокого давления | |
| 72 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
