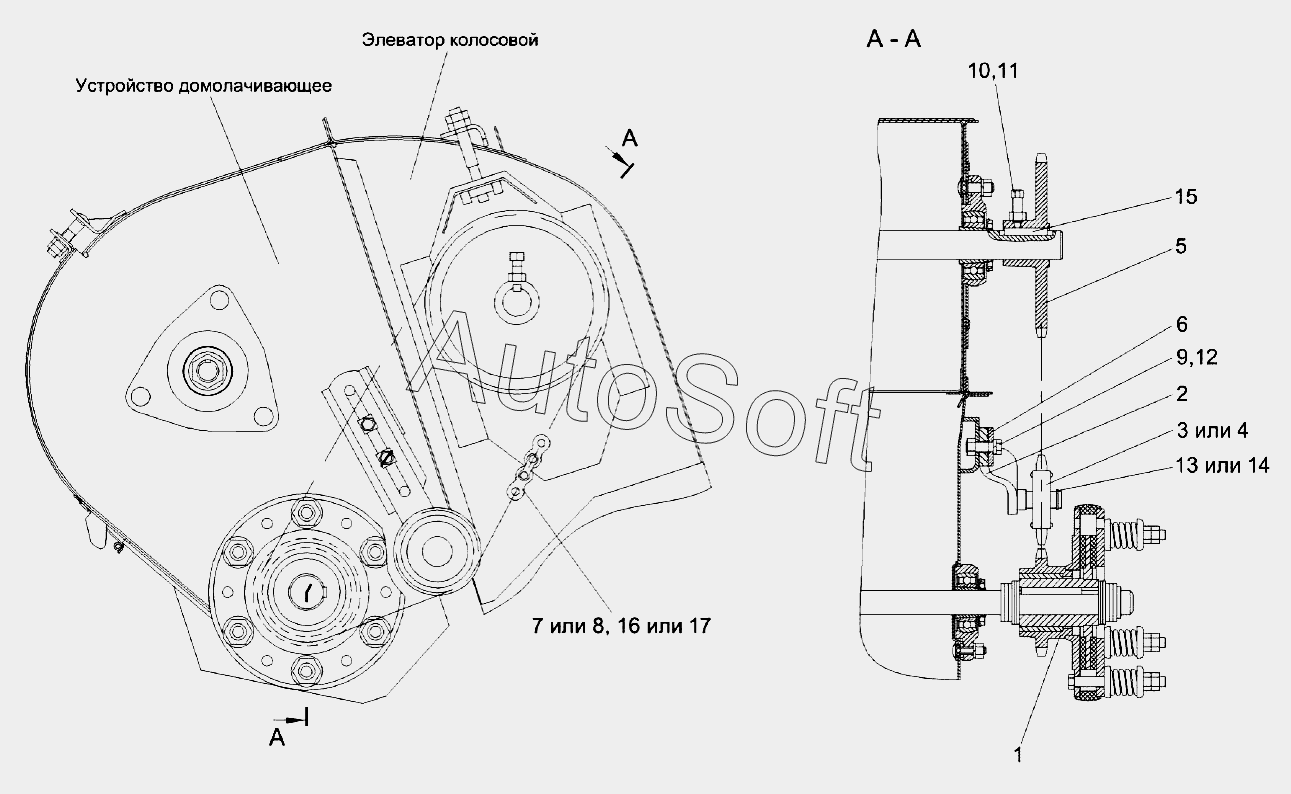

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Установка цепного привода элеватора колосового
/31.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-0202000-01 | К***1 | Очистка | |
| КЗР0202480 | К***0 | Устройство натяжное | |
| 1 | К***1 | Муфта фрикционная | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Звездочка | |
| 4 | К***1 | Звездочка в сборе | |
| 5 | К***Б | Звездочка | |
| 6 | К***1 | Шайба | |
| 7 | Ц***7 | Цепь 12 А-1 | |
| 8 | Ц***3 | Цепь шагом 19,05 мм, открытая | |
| 9 | Б***6 | Болт М10-6gx30-7796 | |
| 10 | В***5 | Винт B.М10-6gx30-1485 | |
| 11 | Г***5 | Гайка М10-6G-5915 | |
| 12 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 13 | В***0 | Кольцо В17-13940 | |
| 14 | В***2 | Кольцо В17-13942 | |
| 15 | Ш***0 | Шпонка 8х7х45-23360 | |
| 16 | З***о | Звено к цепи | |
| 17 | 1***6 | Звено соединительное |
