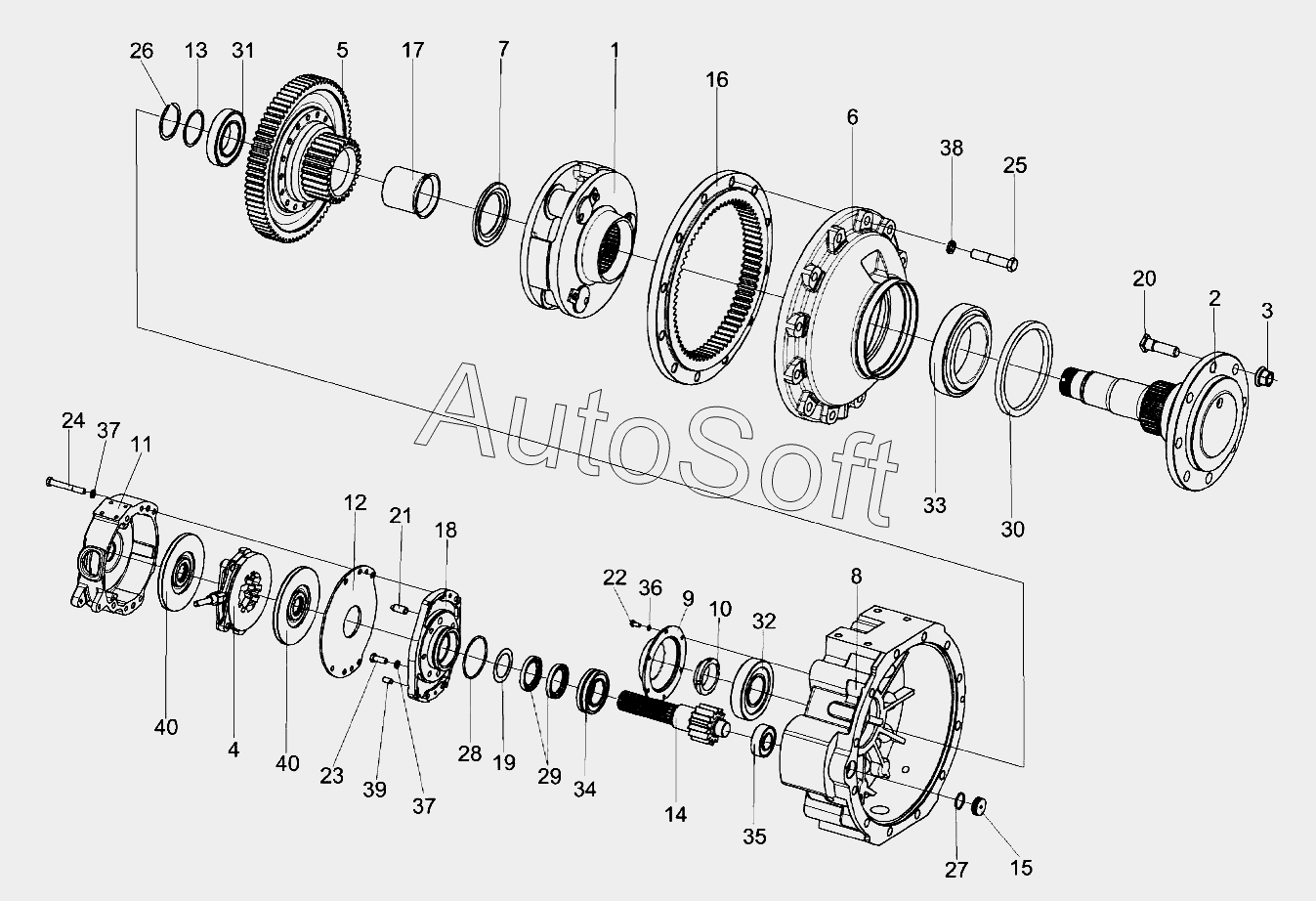

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2016). Редуктор бортовой КЗК-10-0107200-04
/82.gif)
33
25
26
27
28
29
29
29
30
30
30
31
32
32
32
33
33
24
34
34
34
34
34
35
35
35
35
35
36
37
37
38
39
40
40
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0107200-04 | К***4 | Редуктор бортовой | |
| 1 | К***0 | Водило | |
| 2 | К***0 | Ось колеса | |
| 3 | У***2 | Гайка | |
| 4 | М***А | Диски нажимные | |
| 5 | М***0 | Колесо зубчатое | |
| 6 | К***1 | Крышка | |
| 7 | К***4 | Проставка | |
| 8 | У***1 | Корпус | |
| 9 | У***2 | Крышка | |
| 10 | У***8 | Гайка | |
| 11 | М***7 | Корпус тормоза правый | |
| 12 | М***3 | Проставка | |
| 13 | М***9 | Шайба | |
| 14 | М***А | Вал-шестерня | |
| 15 | М***9 | Пробка | |
| 16 | М***1 | Шестерня эпициклическая | |
| 17 | М***6 | Втулка | |
| 18 | 3***4 | Фланец | |
| 19 | 3***4 | Кольцо | |
| 20 | 3***1 | Болт специальный | |
| 21 | 3***6 | Штифт | |
| 22 | Б***6 | Болт М8-6ех16-7796 | |
| 23 | Б***6 | Болт М12-6ех30-7796 | |
| 24 | Б***6 | Болт М12-6ех90-7796 | |
| 25 | Б***6 | Болт М20-6ех100-7796 | |
| 26 | В***0 | Кольцо В75-13940 | |
| 27 | 0***3 | Кольцо 034-040-36-2-2-18829/9833 | |
| 28 | 0***3 | Кольцо | |
| 29 | C***R | Уплотнение | |
| 29 | М***2 | Манжета 1.2-55х80-1-8752 | |
| 30 | B***2 | Манжета BAU6SL 190x220x12 72NBR 902 | |
| 30 | C***R | Уплотнение | |
| 31 | 2***8 | Подшипник 215-8338 | |
| 32 | 3***Q | Подшипник 30313J2/Q | |
| 32 | 7***5 | Подшипник 7313А-27365 | |
| 33 | 2***5 | Подшипник | |
| 33 | 3***Х | Подшипник 32028Х | |
| 34 | N***М | Подшипник | |
| 34 | N***1 | Подшипник | |
| 34 | N***J | Подшипник NJ2211ECJ | |
| 35 | N***М | Подшипник | |
| 35 | N***1 | Подшипник | |
| 35 | N***J | Подшипник NJ2207ECJ | |
| 36 | Ш***2 | Шайба 8.65Г-6402 | |
| 37 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 20Т.65Г-6402 | |
| 39 | Ш***8 | Штифт 12х30-3128 | |
| 40 | 3***0 | Диск тормоза фрикционный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
