Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2014). Установка вентилятора КЗК-16-1-0106400
29
18
19
20
21
22
23
24
24
25
25
26
27
27
28
17
30
30
31
31
32
33
33
34
34
35
36
36
37
37
38
39
6
1
2
3
4
5
7
8
8
9
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-2-0106550 | К***0 | Привод вентилятора | |
| КЗК-12-3-0106650 | К***0 | Ролик натяжной | |
| КЗК-1420-0106220 | К***0 | Рычаг | |
| КЗК-1420-0106240 | К***0 | Рычаг | |
| КЗК-1420-0106280 | К***0 | Пружина | |

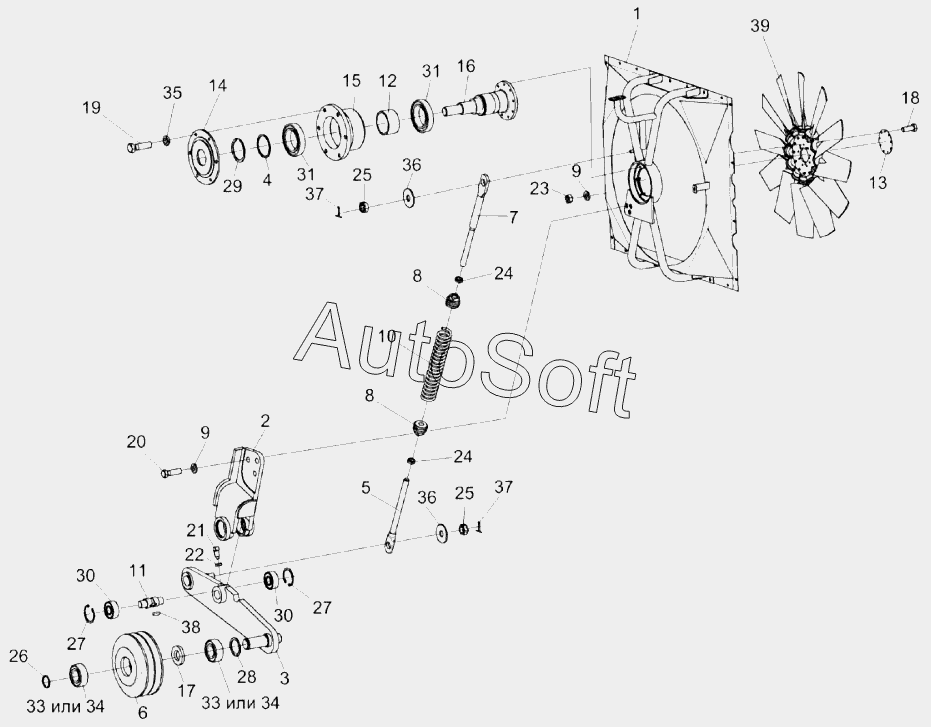

| КЗК-16-1-0106400 | К***0 | Установка вентилятора | |
| 1 | К***0 | Диффузор | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Рычаг | |
| 4 | К***9 | Шайба | |
| 5 | К***6 | Зацеп | |
| 6 | К***4 | Ролик натяжной | |
| 7 | К***Б | Зацеп | |
| 8 | К***7 | Пробка | |
| 9 | У***7 | Шайба | |
| 10 | У***4 | Пружина | |
| 11 | У***6 | Ось | |
| 12 | У***1 | Втулка | |
| 13 | У***4 | Крышка | |
| 14 | У***5 | Крышка | |
| 15 | У***1 | Корпус | |
| 16 | У***8 | Вал | |
| 17 | 6***0 | Кольцо распорное | |
| 18 | Б***6 | Болт М8-6gx20-7796 | |
| 19 | Б***6 | Болт М10-6gx35-7796 | |
| 20 | Б***6 | Болт М12-6gx40-7796 | |
| 21 | В***2 | Винт B.М10-6e20-1482 | |
| 22 | Г***6 | Гайка М10-6g-2526 | |
| 23 | Г***5 | Гайка М12-6g-5915 | |
| 24 | Г***6 | Гайка М12-6g-2526 | |
| 25 | Г***9 | Гайка М14х1,5-6g-5919 | |
| 26 | В***0 | Кольцо В25-13940 | |
| 27 | В***3 | Кольцо В40-13943 | |
| 28 | В***1 | Кольцо | |
| 29 | В***0 | Кольцо В70-13940 | |
| 30 | 1***2 | Подшипник 180503-8882 | |
| 31 | 6***3 | Подшипник 6014-2RS1/C3 | |
| 32 | 6***3 | Подшипник | |
| 33 | 6***1 | Подшипник | |
| 34 | 6***S | Подшипник | |
| 35 | Ш***2 | Шайба 10.65Г-6402 | |
| 36 | Ш***8 | Шайба C 14.01-6958 | |
| 37 | Ш***7 | Шплинт 3,2х25-397 | |
| 38 | Ш***0 | Шпонка 6х6х18-23360 | |
| 39 | 9***B | Вентилятор 900/9-9/P5ZL/32,5/PAG/74,75/-/B |
