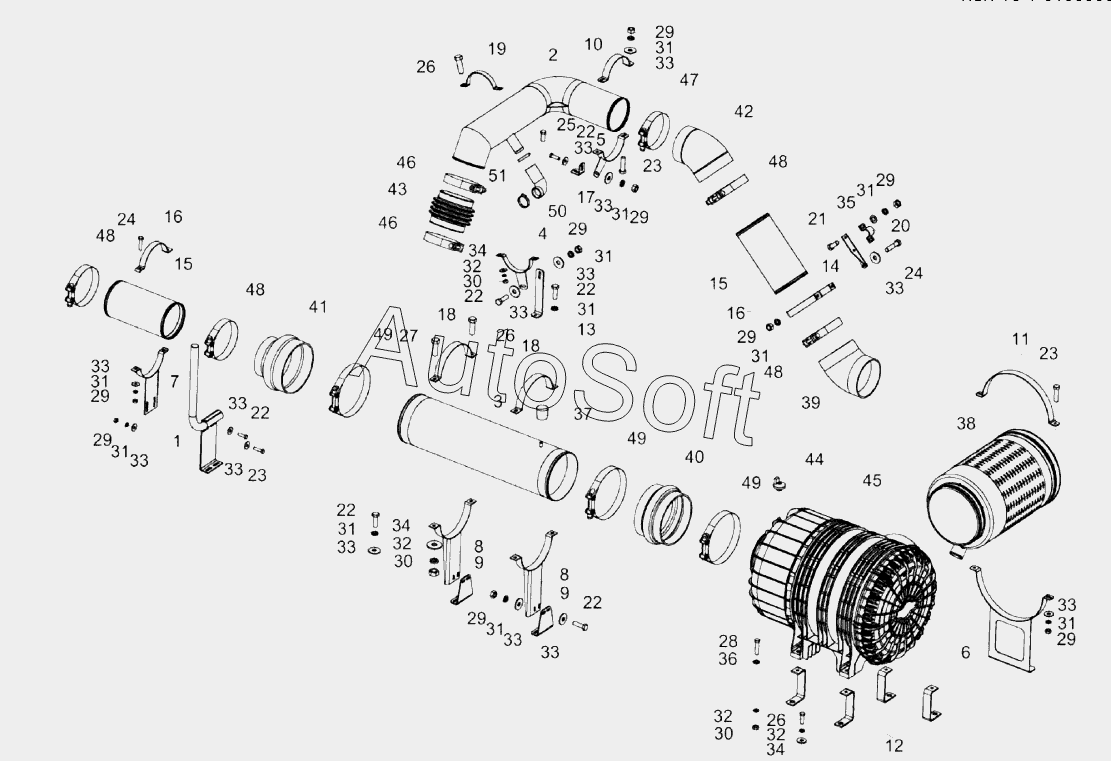

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0106080 | К***0 | Установка фильтра воздушного | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Труба | |
| 4 | К***0 | Хомут | |
| 5 | К***0 | Хомут | |
| 6 | К***0 | Хомут | |
| 7 | К***0 | Хомут | |
| 8 | К***0 | Хомут | |
| 9 | К***6 | Кронштейн | |
| 10 | К***1 | Хомут | |
| 11 | К***3 | Хомут | |
| 12 | К***5 | Кронштейн | |
| 13 | К***5 | Кронштейн | |
| 14 | К***5 | Кронштейн | |
| 15 | К***2 | Патрубок | |
| 16 | К***1 | Хомут | |
| 17 | К***5 | Кронштейн | |
| 18 | К***1 | Хомут | |
| 19 | К***1 | Хомут | |
| 20 | К***7 | Хомут | |
| 21 | Б***6 | Болт М8-6gx20-7796 | |
| 22 | Б***6 | Болт М8-6gx25-7796 | |
| 23 | Б***6 | Болт М8-6gx30-7796 | |
| 24 | Б***6 | Болт М8-6gx35-7796 | |
| 25 | Б***6 | Болт М10-6gx25-7796 | |
| 26 | Б***6 | Болт М10-6gx30-7796 | |
| 27 | Б***6 | Болт М10-6gx35-7796 | |
| 28 | Б***6 | Болт М10-6gx45-7796 | |
| 29 | Г***5 | Гайка М8-6g-5915 | |
| 30 | Г***5 | Гайка М10-6g-5915 | |
| 31 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 33 | Ш***8 | Шайба C 8.01-6958 | |
| 34 | Ш***8 | Шайба C 10.01-6958 | |
| 35 | Ш***1 | Шайба С.8.01-11371 | |
| 36 | Ш***1 | Шайба C.10.01-11371 | |
| 37 | И***р | Индикатор засорения | |
| 38 | D***7 | Моноциклон | |
| 39 | P***7 | Патрубок | |
| 40 | P***8 | Патрубок | |
| 41 | P***5 | Патрубок | |
| 42 | Р***8 | Патрубок | |
| 43 | 9***2 | Патрубок | |
| 44 | Т***р | Переключатель | |
| 45 | E***0 | Фильтр воздушный | |
| 46 | 5***2 | Хомут | |
| 47 | G***2 | Хомут без компенсатора | |
| 48 | G***2 | Хомут без компенсатора | |
| 49 | G***2 | Хомут без компенсатора | |
| 50 | E***0 | Патрубок | |
| 51 | T***2 | Хомут червячный |
