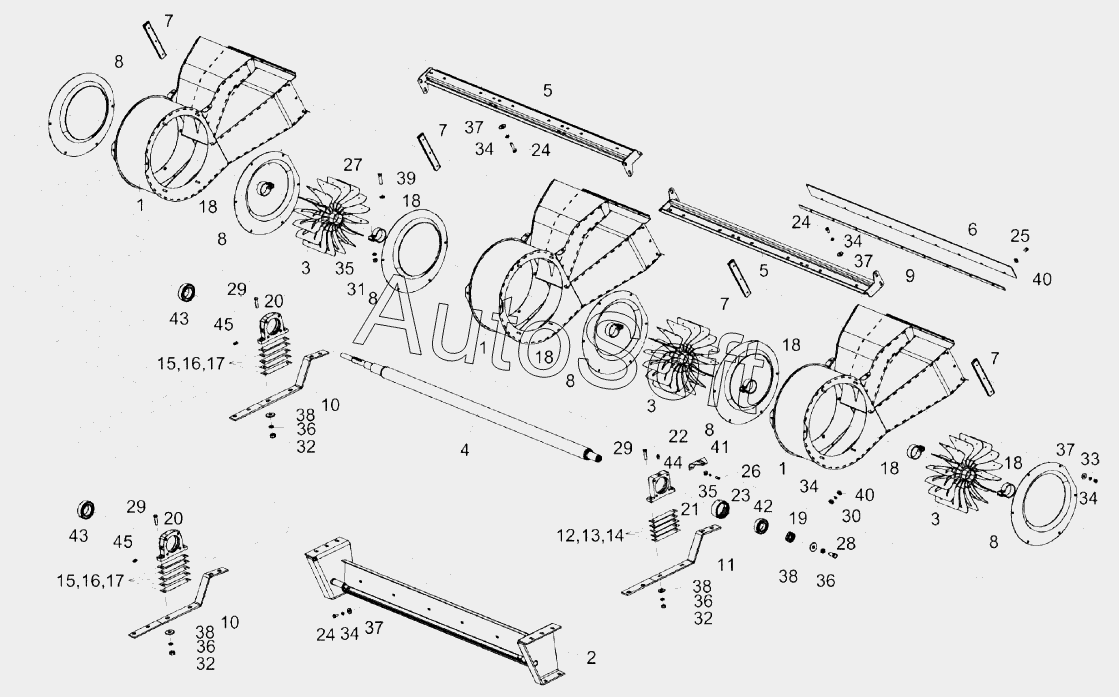

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0217000 | К***0 | Вентилятор очистки | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Подвеска передняя | |
| 3 | К***А | Крылач | |
| 4 | К***0 | Вал вентилятора | |
| 5 | К***0 | Подвеска задняя | |
| 6 | К***2 | Ремень | |
| 7 | К***4 | Ремень | |
| 8 | К***8 | Диффузор | |
| 9 | К***1 | Прижим | |
| 10 | К***8 | Опора | |
| 11 | К***1 | Опора | |
| 12 | К***1 | Пластина | |
| 13 | К***1 | Пластина | |
| 14 | К***2 | Пластина | |
| 15 | К***3 | Пластина | |
| 16 | К***4 | Пластина | |
| 17 | К***5 | Пластина | |
| 18 | К***3 | Хомут | |
| 19 | К***4 | Звезда | |
| 20 | К***9 | Корпус | |
| 21 | К***1 | Корпус | |
| 22 | К***А | Кронштейн | |
| 23 | К***А | Втулка | |
| 24 | Б***6 | Болт М8-6gx16-7796 | |
| 25 | Б***6 | Болт М8-6gx25-7796 | |
| 26 | Б***6 | Болт М10-6gx20-7796 | |
| 27 | Б***6 | Болт М10-6gx40-7796 | |
| 28 | Б***6 | Болт М12-6gx30-7796 | |
| 29 | Б***6 | Болт М12-6gx50-7796 | |
| 30 | Г***5 | Гайка М8-6H-5915 | |
| 31 | Г***5 | Гайка М10-6g-5915 | |
| 32 | Г***5 | Гайка М12-6g-5915 | |
| 33 | Г***6 | Гайка М8-6g-5916 | |
| 34 | Ш***2 | Шайба 8.65Г-6402 | |
| 35 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 37 | Ш***8 | Шайба C 8.01-6958 | |
| 38 | Ш***8 | Шайба C 12.01-6958 | |
| 39 | Ш***0 | Шайба C 10.01-10450 | |
| 40 | Ш***1 | Шайба C.8.01-11371 | |
| 41 | Ш***1 | Шайба C.10.01-11371 | |
| 42 | 1***7 | Подшипник | |
| 43 | 6***7 | Подшипник | |
| 44 | S***7 | Штуцер прямой | |
| 45 | S***3 | Штуцер угловой |
