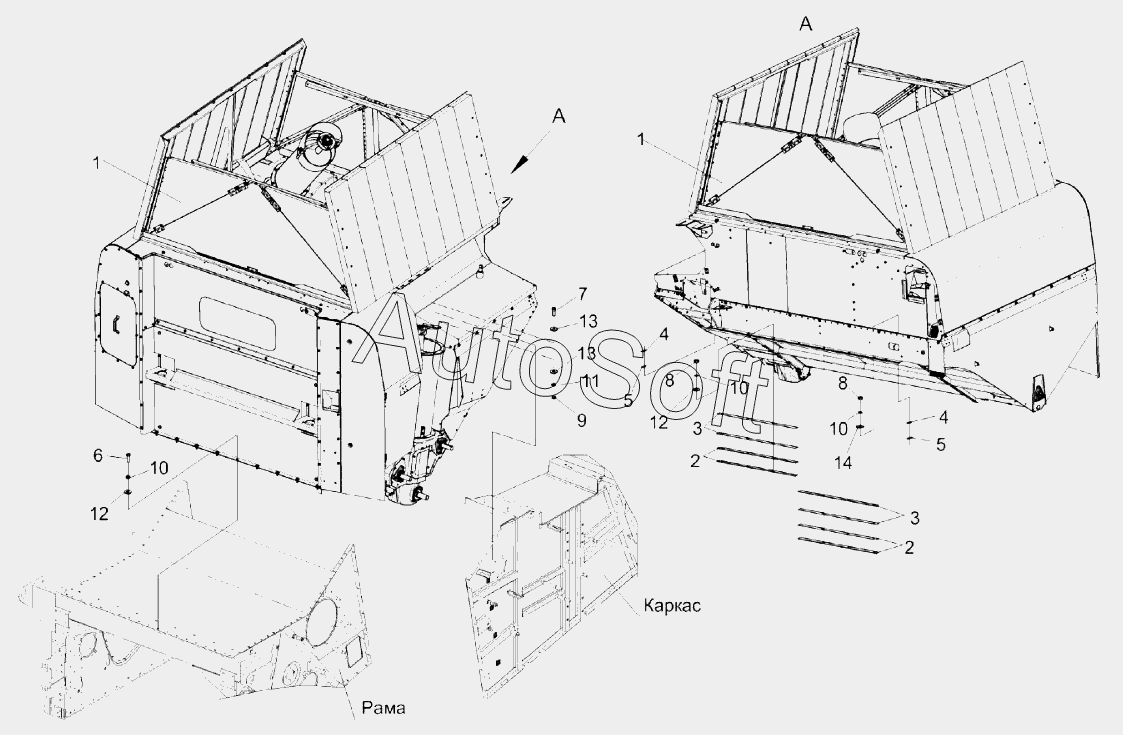

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2014). Установка бункера КЗК-16-1-0203000
1
1
2
2
3
3
4
4
5
5
6
7
8
8
9
10
10
10
11
12
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0203000 | К***0 | Установка бункера | |
| 1 | К***0 | Бункер | |
| 2 | К***1 | Пластина | |
| 3 | К***1 | Пластина | |
| 4 | К***2 | Пластина | |
| 5 | К***1 | Пластина | |
| 6 | Б***6 | Болт М10-6gx30-7796 | |
| 7 | Б***6 | Болт М12-6gx35-7796 | |
| 8 | Г***5 | Гайка М10-6g-5915 | |
| 9 | Г***5 | Гайка М12-6g-5915 | |
| 10 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 11 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 12 | Ш***8 | Шайба C 10.01-6958 | |
| 13 | Ш***8 | Шайба C 12.01-6958 | |
| 14 | Ш***1 | Шайба C.10.01-11371 |
