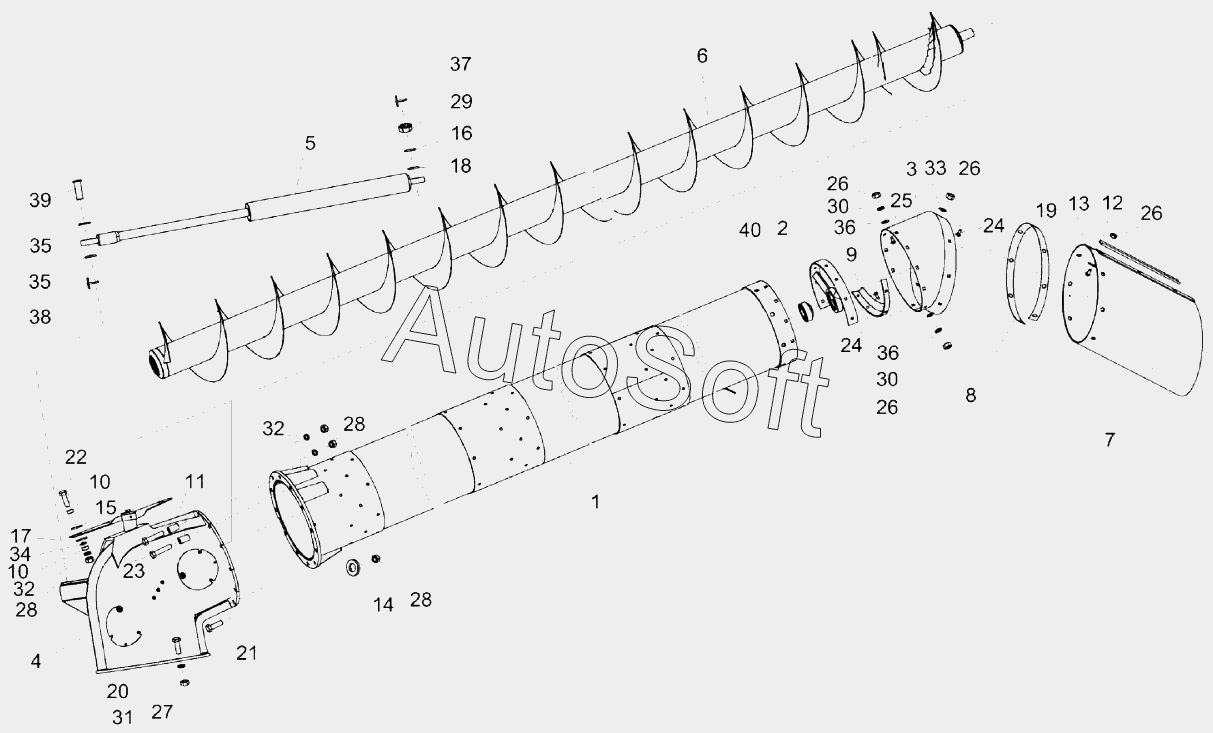

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2014). Установка системы выгрузки КЗК-1420-0206000
31
21
22
23
24
24
25
26
26
26
26
27
28
28
28
29
30
30
20
32
32
33
34
35
35
36
36
37
38
39
40
10
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0206000 | К***0 | Установка системы выгрузки | |
| КЗК-1420-0206010 | К***0 | Шнек с отводом | |
| 1 | К***0 | Кожух | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Кожух | |
| 4 | К***0 | Отвод с редуктором | |
| 5 | К***0 | Гидроцилиндр поворота выгрузного шнека | |
| 6 | К***0 | Шнек поворотный выгрузной | |
| 7 | К***2 | Фартук | |
| 8 | К***6 | Обечайка | |
| 9 | К***7 | Обечайка | |
| 10 | К***3 | Втулка | |
| 11 | К***1 | Втулка | |
| 12 | К***А | Планка | |
| 13 | К***1 | Планка | |
| 14 | К***9 | Шайба | |
| 15 | К***2 | Шайба | |
| 16 | К***2 | Шайба | |
| 17 | М***3 | Шайба | |
| 18 | У***5 | Шайба | |
| 19 | Б***6 | Болт М8-6gx20.88-7796 | |
| 20 | Б***6 | Болт М10-6gx40.88-7796 | |
| 21 | Б***6 | Болт М12-6gx40.109-7796 | |
| 22 | Б***6 | Болт М12-6gx65.88-7796 | |
| 23 | Б***6 | Болт М12-6gx80.88-7796 | |
| 24 | Б***2 | Болт М8-6gx20.88-7802 | |
| 25 | Б***2 | Болт М8-6gx25.88 -7802 | |
| 26 | Г***5 | Гайка М8-6g.8-5915 | |
| 27 | Г***5 | Гайка М10-6g.8-5915 | |
| 28 | Г***5 | Гайка М12-6g.8-5915 | |
| 29 | Г***5 | Гайка М24х2-6g.04 -5935 | |
| 30 | Ш***2 | Шайба 8T.65Г-6402 | |
| 31 | Ш***2 | Шайба 10T.65Г-6402 | |
| 32 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 33 | Ш***8 | Шайба С8.01-6958 | |
| 34 | Ш***8 | Шайба С12.01-6958 | |
| 35 | Ш***9 | Шайба 25.01-9649 | |
| 36 | Ш***1 | Шайба С.8.01-11371 | |
| 37 | Ш***7 | Шплинт 5х45-397 | |
| 38 | Ш***7 | Шплинт 6,3х45-397 | |
| 39 | О***0 | Ось 6-25 b12х70-9650 | |
| 40 | 1***7 | Подшипник |
