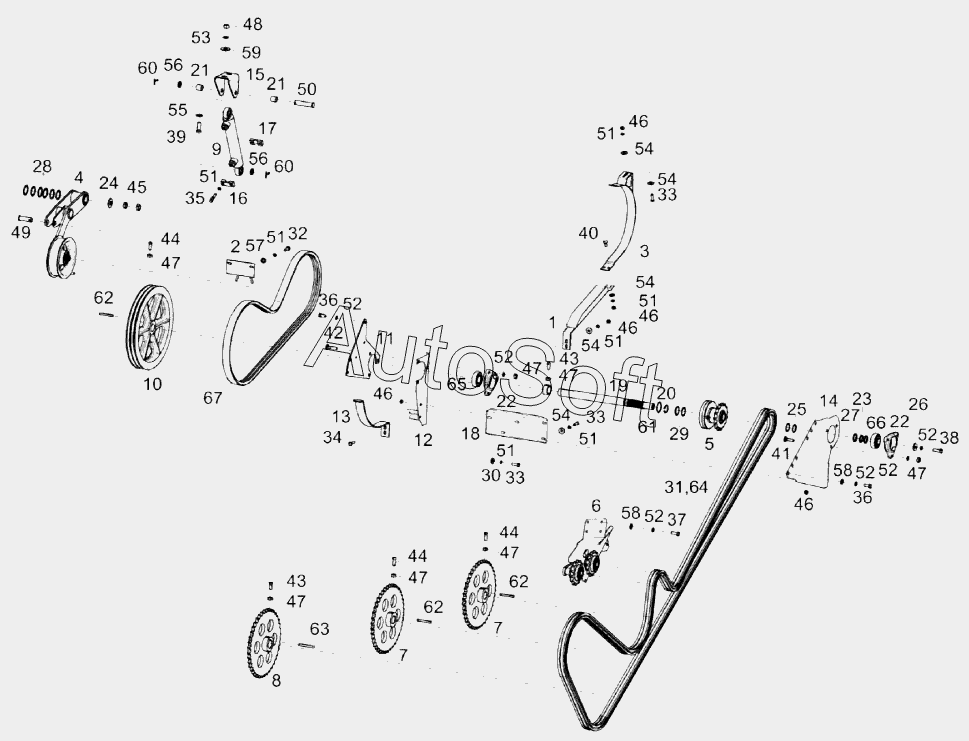

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2014). Установка привода выгрузки КЗК-14-0221000А
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
33
33
34
35
36
36
37
38
39
40
41
42
43
43
44
44
44
45
46
46
46
46
46
47
47
47
47
47
47
47
48
49
50
51
51
51
51
51
51
51
52
52
52
52
52
52
53
54
54
54
54
54
55
56
56
57
58
58
59
60
60
61
62
62
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0221000А | К***А | Установка привода выгрузки | |
| 1 | К***А | Ограждение | |
| 2 | К***А | Кронштейн | |
| 3 | К***0 | Щиток | |
| 4 | К***А | Устройство натяжное | |
| 5 | К***0 | Муфта | |
| 6 | К***А | Механизм натяжения | |
| 7 | К***0 | Звездочка | |
| 8 | К***1 | Звездочка | |
| 9 | К***0 | Гидроцилиндр выгрузки зернового бункера | |
| 10 | К***А | Шкив | |
| 11 | К***5 | Пластина | |
| 12 | К***А | Пластина | |
| 13 | К***А | Обод | |
| 14 | К***5 | Кронштейн | |
| 15 | К***А | Кронштейн | |
| 16 | К***5 | Ограничитель | |
| 17 | К***1 | Ограничитель | |
| 18 | К***8 | Кронштейн | |
| 19 | К***8 | Вал | |
| 20 | К***1 | Кольцо | |
| 21 | К***5 | Втулка | |
| 22 | К***6 | Корпус подшипника | |
| 23 | К***7 | Шайба | |
| 24 | К***1 | Шайба | |
| 25 | К***9 | Шайба регулировочная | |
| 26 | П***Б | Шайба | |
| 27 | П***2 | Шайба | |
| 28 | П***8 | Шайба | |
| 29 | С***6 | Шайба | |
| 30 | У***5 | Шайба | |
| 31 | Ц***ь | Цепь | |
| 32 | Б***6 | Болт М8-6gx20-7796 | |
| 33 | Б***6 | Болт М8-6gx25-7796 | |
| 34 | Б***6 | Болт М8-6gx30-7796 | |
| 35 | Б***6 | Болт М8-6gx40-7796 | |
| 36 | Б***6 | Болт М10-6gx20-7796 | |
| 37 | Б***6 | Болт М10-6gx25-7796 | |
| 38 | Б***6 | Болт М10-6gx30-7796 | |
| 39 | Б***6 | Болт М12-6gx35-7796 | |
| 40 | Б***2 | Болт М8-6gx20-7802 | |
| 41 | Б***2 | Болт М10-6gx35-7802 | |
| 42 | Б***2 | Болт М10-6gx40-7802 | |
| 43 | В***5 | Винт B.М10-6gx20-1485 | |
| 44 | В***5 | Винт B.М10-6gx25-1485 | |
| 45 | Г***6 | Гайка М20-6g-2526 | |
| 46 | Г***5 | Гайка М8-6g-5915 | |
| 47 | Г***5 | Гайка М10-6g-5915 | |
| 48 | Г***5 | Гайка М12-6g-5915 | |
| 49 | О***0 | Ось 6-20 b12х60-9650 | |
| 50 | О***0 | Ось 6-20 b12х90-9650 | |
| 51 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 52 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 53 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 54 | Ш***8 | Шайба C 8.01-6958 | |
| 55 | Ш***8 | Шайба C 12.01-6958 | |
| 56 | Ш***9 | Шайба 20.01-9649 | |
| 57 | Ш***1 | Шайба C.8.01-11371 | |
| 58 | Ш***1 | Шайба C.10.01-11371 | |
| 59 | Ш***1 | Шайба C.12.01-11371 | |
| 60 | Ш***7 | Шплинт 5х32-397 | |
| 61 | В***2 | Кольцо В35-13942 | |
| 62 | Ш***0 | Шпонка 10х8х70-23360 | |
| 63 | Ш***0 | Шпонка 12х8х80-23360 | |
| 64 | З***о | Звено к цепи | |
| 65 | 1***7 | Подшипник 1580207С17 | |
| 66 | 1***7 | Подшипник | |
| 67 | 2***K | Ремень 2 HB BP 2470 K |
